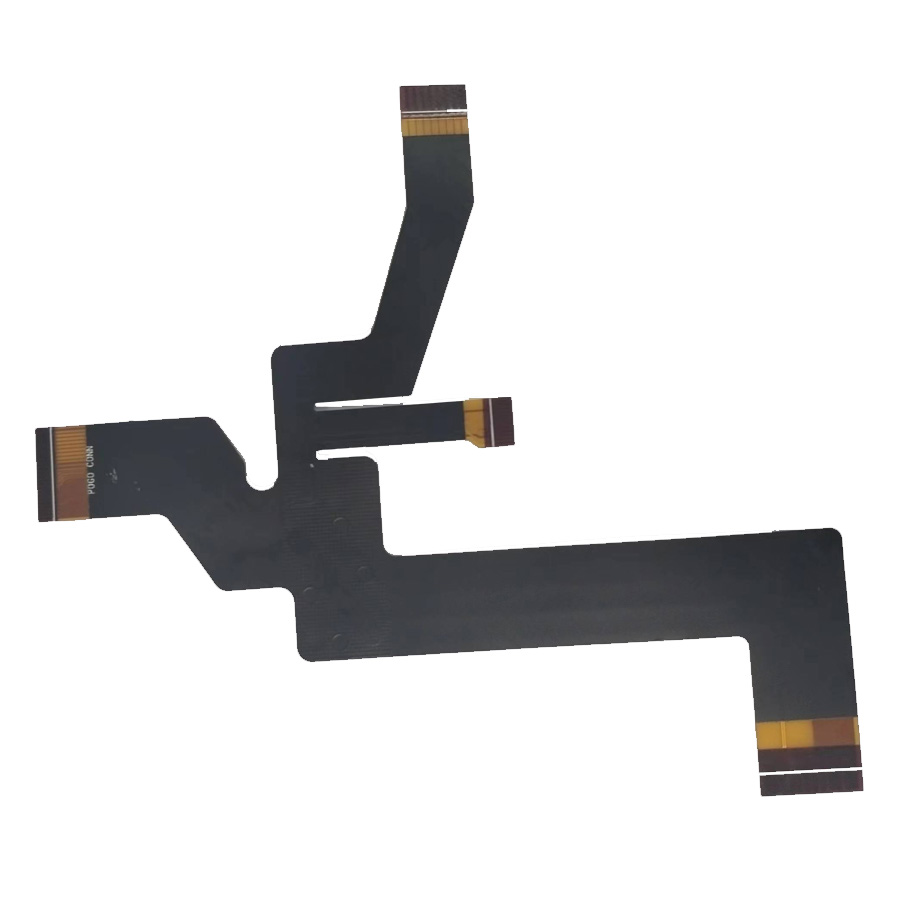

無線土壤墑情監測系統數據采集柔性線路板模塊產品概述

產品定義：

無線土壤墑情監測系統數據采集柔性線路板模塊是一種專門用于無線土壤數據采集的模塊。它采用柔性線路板技術，將傳感器、無線通信模塊、電源管理電路等關鍵組件集成在一塊可彎曲的電路板上，以實現更高的靈活性和可擴展性。

該模塊的主要功能包括：

土壤數據采集：通過內置的傳感器，如濕度傳感器、溫度傳感器等，實時監測土壤的各種參數，如濕度、溫度、pH值等。

無線通信：該模塊通過無線通信技術，如Wi-Fi、藍牙等，將采集的數據傳輸?shù)竭h(yuǎn)程的控制中心或數據服務器。

電源管理：該模塊具有高效的電源管理功能，可以通過外部電源或內部電源管理電路來提供穩定的電源供應。

自我診斷和修復：該模塊具有自我診斷和修復功能，可以在出現故障時自動檢測并修復故障，以確保系統的穩定性和可靠性

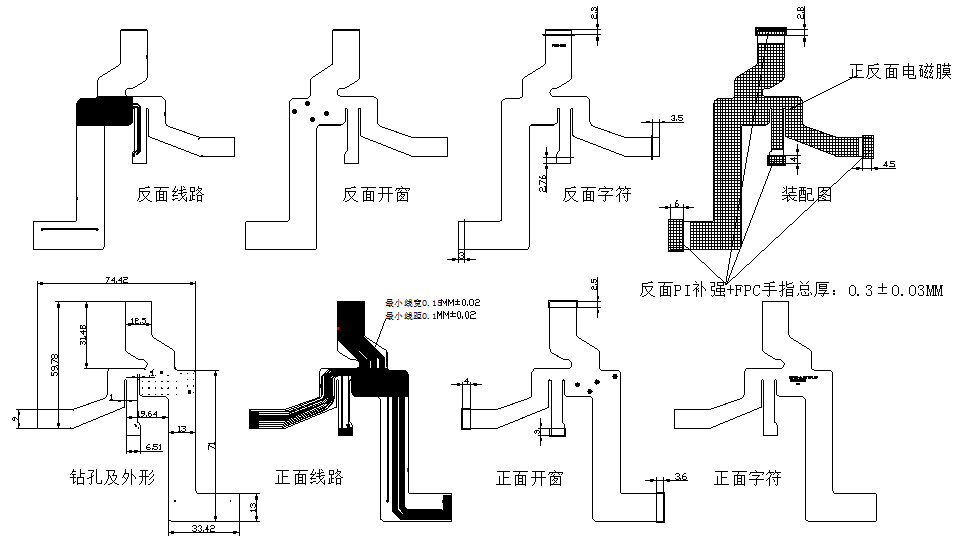

圖片：見分層圖

產品基本工藝流程：

開料、鉆孔、沉/鍍銅、圖形轉移、蝕檢、貼覆蓋膜、表面處理、開短路測試、貼正反面電磁膜、貼PI補強、絲印字符、成型、終檢、包裝出貨

產品特色亮點：

無線土壤數據采集柔性線路板模塊是一種高效、穩定、可靠的無線土壤數據采集模塊，可以廣泛應用于各種土壤監測系統中

應用環境：各種土壤數據

產品輸出相關報告：

《項目技術可行性分析報告》

《產品測試報告》

《線路板成品可靠性測試報告》

無線土壤數據采集柔性線路板模塊產品參數

產品疊層結構：

產品孔：

最小金屬化孔徑：0.2±0.075mm；

最小非金屬化孔徑：無

產品阻焊&字符：

金手指開窗：12.5*2.5mm

字符線寬/字高：0.13*1.0mm

完成品相關尺寸：103.45*94.84mm

表面工藝：沉金

功能測試：測試開短路，

可靠性測試：熱沖擊試驗，上錫測試，補強剝離強度測試

產品相關認證測試：
