——以特斯拉4680电池包为例解析材料科学的深度赋能

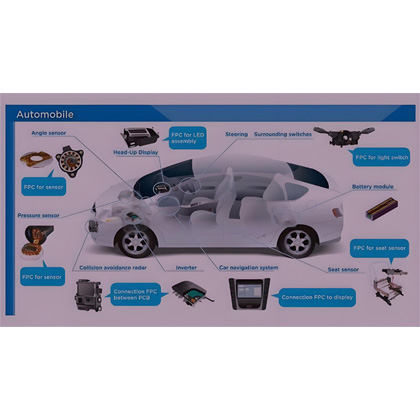

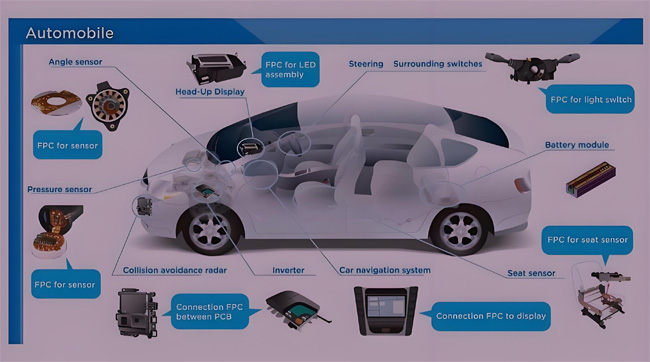

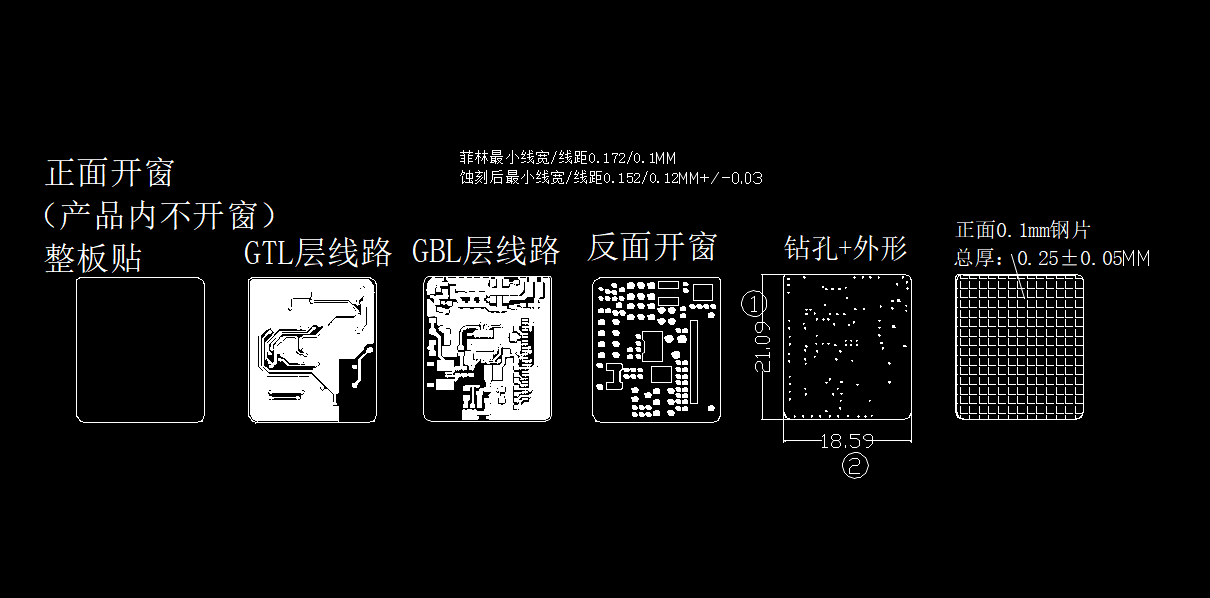

在汽车电动化与智能化的浪潮中，柔性线路板（FPC）作为连接传感器、芯片与执行机构的核心载体，其性能直接决定了电子系统的可靠性。特斯拉4680电池包采用聚酰亚胺（PI）基高密度互连板（HDI），实现耐压等级1200V的突破，正是高分子材料技术革新的缩影。本文从材料特性、应用场景、技术挑战及未来趋势等维度，深度解析高分子材料如何重塑汽车电子柔性线路板的产业生态。
汽车电子系统面临高温、振动、高电压等多重严苛环境，传统金属线束和刚性PCB已难以满足需求。高分子材料的引入，通过以下特性解决了关键痛点：
耐高温性：动力电池管理系统（BMS）需承受-40°C至150°C的极端温度波动，而PI基材的玻璃化转变温度（Tg）可达250°C以上，确保高温焊接与长期运行的稳定性。
机械柔韧与抗疲劳性：FPC需在车辆振动中承受数百万次弯曲，PI材料的断裂伸长率超50%，弯折寿命达10万次以上，远超铜线束的物理极限。
电气性能优化：高频信号传输要求低介电损耗，液晶聚合物（LCP）的介电常数（Dk）仅2.9，介电损耗（Df）低至0.002，适配5G通信与毫米波雷达需求。
轻量化与空间效率：PI基FPC厚度可压缩至0.05mm，布线密度提升50%，助力特斯拉4680电池包体积减少20%，能量密度提升15%。
技术突破：通过纳米改性（如石墨烯掺杂），PI的耐击穿电压从800V提升至1200V，适配800V高压平台需求。比亚迪联合材料厂商开发的改性PI基材，击穿电压达1200V，耐温300°C，已通过AEC-Q200车规认证。
应用场景：
电池管理系统（BMS）：PI基FPC集成温度与电压传感器，实现每秒10万次数据采集，宁德时代CTP技术中电池寿命延长20%。
激光雷达封装：PI的耐化学腐蚀性适配激光雷达模组的封装需求，禾赛科技激光雷达采用0.08mm超薄PI基FPC，布线密度提升50%。
技术优势：LCP的吸湿率低于0.02%，在潮湿环境中仍能保持信号完整性，其热膨胀系数（CTE）与铜箔接近，减少热应力导致的线路断裂。
应用场景：
5G车载通信：华为6G车载模组采用LCP基FPC，支持太赫兹频段传输，时延降至0.1ms，为全域自动驾驶奠定基础。
智能座舱显示：京东方为理想L9定制的12.3英寸柔性屏，采用多层LCP基FPC，弯折半径缩至3mm，支持10万次折叠无衰减。
PTFE：超低介电损耗（Df=0.001）使其成为77GHz毫米波雷达的首选，但其加工难度高、成本昂贵，主要用于高端车型。
PET：低成本与轻量化优势突出，但耐温性有限（Tg约120°C），多用于车内照明、低压传感器等非核心系统。
纳米增强技术：添加碳纳米管或二氧化硅颗粒，提升PI的导热性（从0.2 W/m·K增至1.5 W/m·K），解决高功率芯片的散热问题。
生物基材料：比亚迪研发的可降解PI膜，通过特斯拉供应链认证，碳排放降低40%，推动循环经济落地。
干法工艺替代湿法蚀刻：深联电路投资1.2亿元建设无溶剂产线，减少废水排放80%，VOCs趋零。
激光直接成像（LDI）：取消传统曝光工序，线路精度提升至10μm，适配HDI板的微孔钻孔需求。
设备投资压力：高频材料（如LCP）的卷对卷生产线需数亿元投入，中小企业依赖政策补贴（如“十四五”专项税收抵免30%）。
回收技术滞后：复杂FPC（如软硬结合板）的铜回收率不足60%，ENNOVI的模切工艺（FDC）通过物理切割替代化学蚀刻，铜回收率提升至95%，成本降低20%。
6G通信需求：太赫兹频段传输要求介电常数进一步降低，氮化硼掺杂PI的Dk可降至2.5，为车联网（V2X）提供硬件基础。
3D打印FPC：生益科技采用增材制造技术，实现异形电路一体化成型，良率提升至98%，适配激光雷达曲面封装。
欧盟碳关税（CBAM）倒逼转型：出口欧洲的FPC需提供全生命周期碳足迹报告，可回收PET基材市场占比预计2025年达70%。
闭环供应链建设：宁德时代与生益科技合作开发可拆卸FPC模块，铜材回收率超95%，全链条碳排放降低30%。
自供电FPC：摩擦纳米发电机（TENG）技术可将车身振动转化为电能，减少对电池依赖，特斯拉已启动原型测试。
脑机接口（BCI）融合：柔性电极阵列植入方向盘，通过脑电信号控制车辆功能，Neuralink合作项目进入临床阶段。
从特斯拉4680电池包的1200V耐压突破，到华为6G车载通信的毫米波传输，高分子材料通过性能优化与工艺创新，正在重新定义汽车电子的可能性。未来，随着材料改性技术、绿色制造与智能化设计的深度融合，柔性线路板将从“功能组件”升级为“系统核心”，推动汽车产业向高可靠、高集成与可持续方向加速演进。
参考文献
1、特斯拉4680电池包技术白皮书与拆解报告
2、比亚迪与宁德时代供应链技术公告
3、ENNOVI FDC工艺与循环经济研究
4、高分子材料改性技术专利与学术论文综述
本文通过技术细节与产业案例的结合，系统呈现了高分子材料在汽车电子中的核心价值。如需获取定制化材料解决方案或深度合作，请联系实佳电子：19925449650（微信同号）
在探讨信号线滤波器这一复杂而精细的电子元件时，我们不得不深入剖析其多样化的类型、设计考量以及在实际应用中的巧妙布局。
首先，信号线滤波器的频率覆盖范围极为广泛，从音频频段一直延伸至几十吉赫的高频领域。这些滤波器专为特定的负载阻抗设计，如常见的50Ω、75Ω、125Ω或600Ω，以满足不同电子设备的需求。它们既可以是无源滤波器，也可以是有源滤波器，类型繁多，包括LC高通、低通、带通、频带分段、天线分离滤波器、带阻或陷波滤波器、可调陷波滤波器、可调预选器、窄带螺旋谐振滤波器、梳状线滤波器、叉指式腔体谐振器以及数字电子滤波器等。
在设计滤波器时，我们需要仔细权衡各种类型滤波器的幅度和延迟响应特性，如均衡延迟低通、贝塞尔、巴特沃斯、椭圆、切比雪夫、过渡高斯低通、过渡高斯线性—相位带通、高斯线性—相位带通和均衡延迟带通等。这些特性在滤波器设计书籍中均有详尽的描述，为设计师提供了宝贵的参考。
此外，随着计算机技术和列线图的发展，滤波器设计变得更加便捷。除了复杂的和变化的源阻抗和负载阻抗外，大多数情况下，我们都可以利用这些工具进行适当的设计。对于简单的应用，单节或双节LC电路或许并不必要，简单的RC滤波器便足以满足需求。
在高于电路最大工作频率的频段上，RC滤波器因其不会遇到LC滤波器可能产生的谐振问题，而被广泛用于增加控制电路、模拟电路、视频电路或数字接口电路的抗扰度。对于差动电路或平衡输入电路，为了最小化输入端的共模噪声变换为差模噪声，每一条输入电路中的电阻和电容值都必须精确匹配。
最后，对于所有类型的滤波器而言，最小化输入布线/PCB印制线和输出布线/PCB印制线之间的辐射耦合是至关重要的。对于表面安装式滤波器，将印制线以带状传输线方式嵌入PCB中，可以显著降低输入印制线和输出印制线之间的耦合。而在要求滤波器具有高插入损耗的应用场合，将元件置于金属壳内，并通过穿心电容器实现信号的“干净”传输，则是另一项有效的设计策略。同时，对于“有噪声”的输入信号，应通过屏蔽电缆进行连接，或在环境噪声较大的情况下，对“干净”的信号进行屏蔽保护。
综上所述，信号线滤波器的设计与应用涉及多方面的考量与技巧。通过深入理解其类型、特性以及在实际应用中的布局与防护策略，我们可以为电子设备提供更加稳定、可靠的信号传输环境。

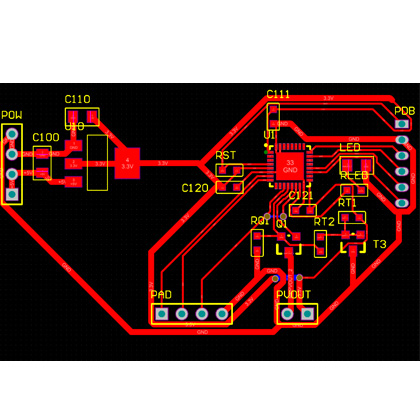

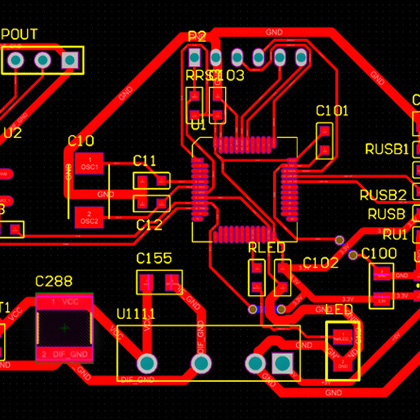

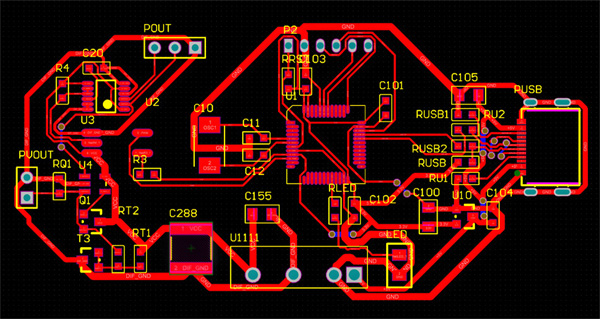

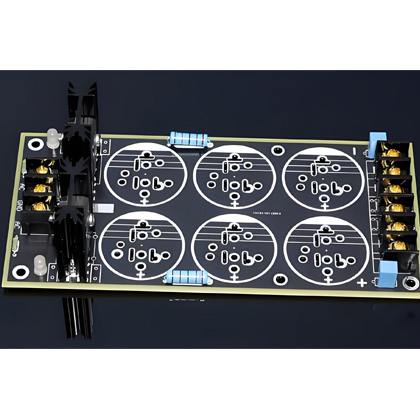

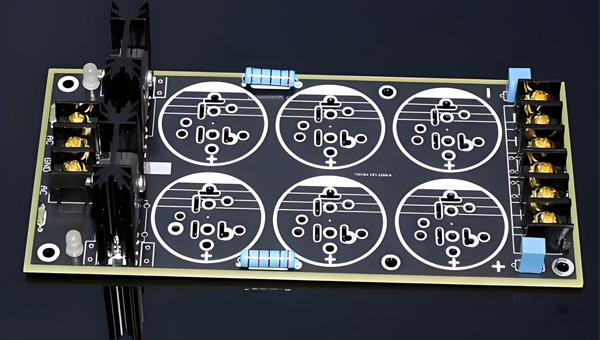

在PCB线路板设计中，布线是一项至关重要的任务，它直接关系到电路的性能、稳定性和可靠性。本文将围绕内部与外部单元/设备的布线进行深入探讨，以“内部单元/设备的布线”和“外部单元/设备布线”两个维度展开。
在PCB上，内部单元/设备的布线至关重要。为了优化电流路径，减少电磁干扰，设计时应遵循以下原则：
环路面积最小化：板间和单元间的互连线形成的电流环路面积应尽可能地小，设计目标是最大环路面积小于4cm。较大的环路应该细分为更小的环路，以便使它们产生的电磁场相互抵消，从而降低电磁干扰。
正交布线：环路和导线应该成直角正交，这种布局方式有助于减少耦合，进一步降低电磁干扰。
电路分离：模拟电路布线、数字电路布线和射频布线不应捆绑在一起，它们之间应该尽量远地分开，以防止不同电路之间的信号干扰。
电源线设计：电源线应采用双绞线，以减小电磁干扰。在某些情况下，应使用对绞屏蔽线来进一步提高抗干扰能力。此外，双绞线对之间的距离至少要大于1.5倍的扭绞长度，以提供适当的隔离。扭绞长度定义为每英寸完全扭绞个数的倒数，为了符合这个隔离导则，每个扭绞线对通常需要使用分开的线束。若距离无法增加，则可以相应增加每英寸的扭绞数，从而减小扭绞长度。
外部单元/设备的布线同样需要精心规划，以确保信号的稳定传输和系统的可靠性。以下是外部单元/设备布线时应遵循的几个原则：
高压线路扭绞：对于有高压的线路返回线，应进行扭绞处理，以提供最小的环路耦合和最大的场强对消，从而降低电磁干扰。
信号与电源电路扭绞：不论信号电路还是电源电路，都应该与各自的返回线相互扭绞。在安全允许的前提下，使它们处在连接器相邻的插脚上，以进一步降低电磁干扰。
多条线路扭绞：多条线路共用一个公共返回线的，应该把它们作为一组进行扭绞，以提高抗干扰能力。
最短路径布线：单元之间的连线应走最直的路线，因为干扰耦合与线路长度成正比。通过缩短线路长度，可以降低电磁干扰的耦合效应。
平衡电路与准平衡电路：平衡电路和准平衡电路应使用双绞线来减小磁场耦合。同时，在需要DC大电流激励的电路中，使用双绞线也有助于减小DC磁场。
共模电流处理：共模电流引起的耦合不能用扭绞的方法来减小，而只能通过减小干扰源或采用屏蔽的方法来降低耦合效应。
综上所述，PCB线路板设计中内部与外部单元/设备的布线是一项复杂而精细的任务。通过遵循上述原则和方法，可以优化电流路径、减少电磁干扰、提高电路性能和稳定性。在实际设计中，应结合具体需求和实际情况进行灵活调整和优化，以达到最佳的设计效果。

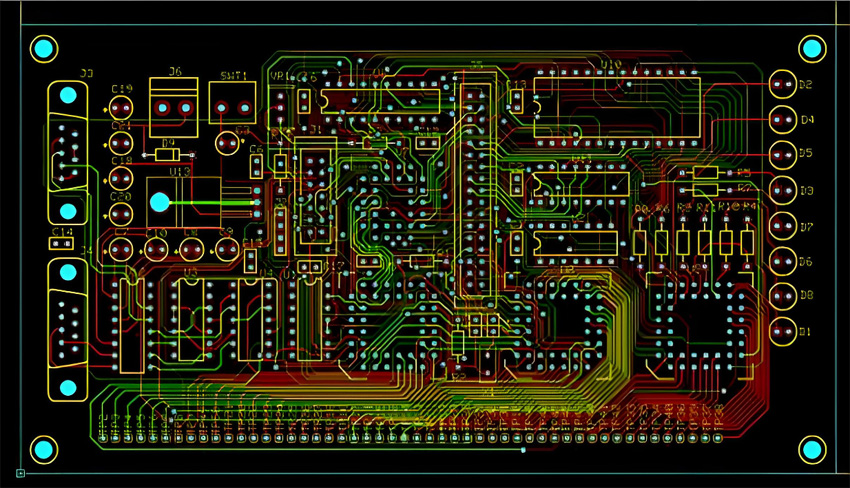

在印制电路板（PCB）设计的广阔领域中，叠层安排无疑是一个既基础又至关重要的环节。它不仅关乎电路功能的实现，还直接影响到电磁兼容性（EMC）、信号完整性以及整体系统的性能表现。本文将深入探讨叠层安排的原则、技巧及其在实际设计中的应用。
叠层安排的基本原则
设计PCB时，首先需要权衡的是成本、功能需求、电磁干扰抑制以及信号完整性等多个方面。布线层和电源/地平面的数量，往往是根据具体的设计要求来确定的。这些要求包括但不限于电路的功能复杂度、噪声指标、信号的分类（如数字、模拟、高速、低速等）、网线数量（即线条数）以及布局空间的限制等。
带状线与微带线的应用
为了抑制PCB中的射频干扰（RF），并确保信号的完整性，合理采用带状线和微带线结构显得尤为重要。带状线被夹在两层接地平面之间，可以有效地减少电磁辐射和干扰；而微带线则位于一层接地平面上方，适用于低速或中等速度的信号传输。通过优化这两种传输线的结构，可以显著降低反射和抖动，从而有效控制RF能量的发射。
金属平面的抑制作用
将金属平面（如电源平面或接地平面）嵌入PCB中，是抑制共模RF能量的重要手段之一。与依赖金属机箱或导电塑料盒来封闭RF能量的方法相比，这种方法更为直接且有效。嵌入的金属平面能够显著降低高频源的分布阻抗，从而更有效地抑制电磁干扰。
叠层安排的灵活性与适应性
尽管存在一些通用的叠层安排原则，但每个设计都是独一无二的。因此，叠层安排必须根据具体的设计要求进行调整和优化。重要的是要确保每个布线层都与一个参考平面（电源或地）相邻，以提高信号的完整性并降低干扰。然而，对于最外层的微带线或单层板而言，这一规则可以有所放宽，但应仅限于低速线条，并避免承载高频或富含RF能量的信号。

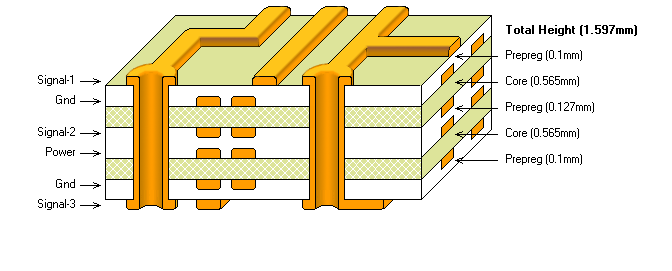

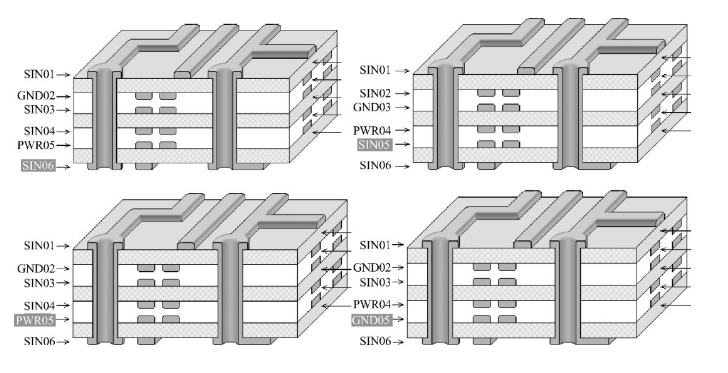

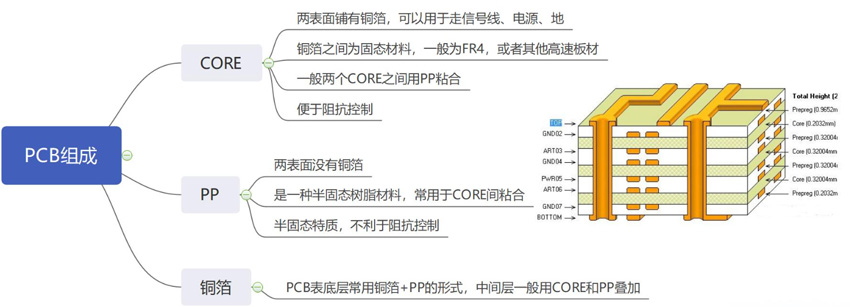

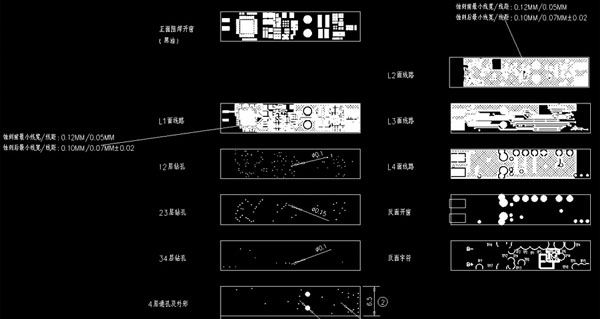

多层PCB的叠层安排示例
在多层PCB设计中，可能会出现三层或更多层参考平面的情况。例如，一个电源层与两个接地层相结合的配置。在这种配置中，与零伏（0V）参考平面相邻的布线层通常更适合用于高速信号传输，因为它们能够更有效地抑制EMI。这一原则基于PCB上抑制EMI技术的基本概念，即通过合理的叠层安排来降低电磁干扰。
参考平面的电位固定与噪声控制
零电位平板通常通过螺钉固定在机架上，从而将其电位强制固定在地电位。然而，这种固定方式也可能导致接地反冲和板间感应噪声电压的问题。为了缓解这些问题，设计师需要仔细考虑参考平面的电位固定方式以及其对整体性能的影响。在某些情况下，可能需要采用额外的接地措施或优化布局来降低噪声。
IC大电流与叠层安排的关系
IC在PCB中的大电流分布与叠层中参考平面的位置密切相关。IC通过管壳与散热片、屏蔽箱壁等大金属结构之间的电容耦合，可能会产生显著的辐射干扰。这种耦合效应会受到叠层安排的影响。因此，在多层板设计中，将接地平面合并为一层（通常位于第二层）可以加强抑制RF能量的作用，因为它能够减小耦合到机壳上的寄生电容。这一原理在叠层设计时必须予以充分考虑。
综上所述，电磁兼容的电路板设计之叠层安排是一个复杂而细致的过程。它要求设计师具备深厚的电磁学知识、丰富的实践经验以及对新技术和新方法的敏锐洞察力。通过不断优化叠层安排，可以显著提升PCB的性能表现并降低电磁干扰的风险。

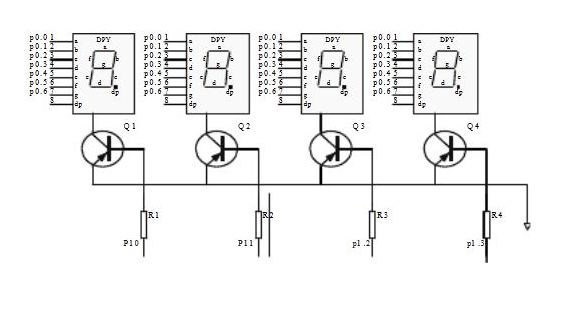

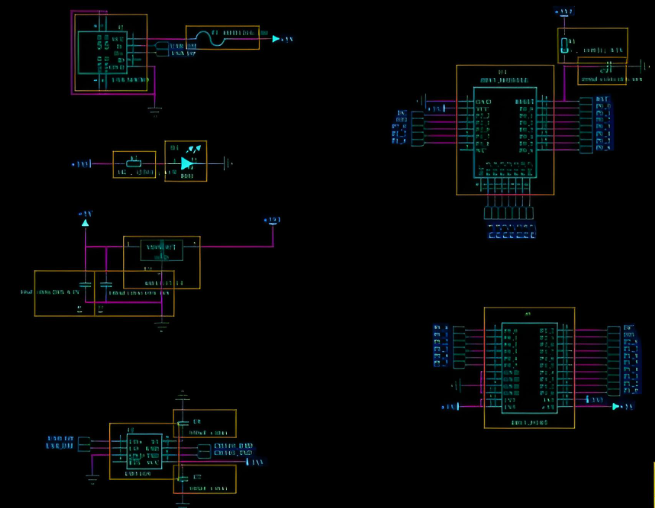

在当今高速发展的电子信息技术领域，高速宽带数字电路的设计已成为关键一环。为了确保电路的稳定运行和高效性能，印制电路板（PCB）的信号完整性和电磁兼容性（EMC）设计显得尤为重要。本文将深入探讨高速宽带数字电路PCB在电源电路、时钟电路、I/O电路、背板、功能板、接地结构以及电缆连接器等方面的信号完整性和电磁兼容性设计技术，并详细解析消除延迟、串音、振铃波、阻抗控制、静电放电（ESD）以及噪声的旁路和退耦等具体设计方法。
一、电源电路的信号完整性与电磁兼容性设计
电源电路是高速宽带数字电路的核心部分，其稳定性直接影响整个电路的性能。在设计时，需采用低噪声、高效率的电源模块，并通过合理的布局和布线，减少电源噪声对信号完整性的影响。此外，还需考虑电源的去耦和滤波设计，以有效抑制高频噪声，提高电源的纯净度和稳定性。
二、时钟电路的信号完整性与电磁兼容性设计
时钟信号作为数字电路中的基准信号，其质量直接关系到电路的工作效率和稳定性。在设计时钟电路时，需选用低抖动、高精度的时钟源，并通过合理的阻抗匹配和屏蔽措施，减少时钟信号的传输损耗和电磁辐射。同时，还需注意时钟信号的布线长度和走向，避免形成不必要的反射和干扰。
三、I/O电路的信号完整性与电磁兼容性设计
I/O电路是高速宽带数字电路与外部设备通信的桥梁。在设计时，需根据信号速率和传输距离，选择合适的I/O接口和传输介质。同时，还需注意I/O电路的阻抗匹配和端接设计，以减少信号的反射和失真。此外，还需加强I/O电路的电磁屏蔽和滤波设计，以提高其抗干扰能力和信号完整性。
四、背板与功能板的信号完整性与电磁兼容性设计
在高速宽带数字电路系统中，背板和功能板是连接各个模块的关键部分。在设计时，需采用高速、低损耗的传输介质和连接器，以确保信号的稳定传输。同时，还需注意背板和功能板的布局和布线设计，避免形成信号干扰和电磁泄漏。此外，还需加强背板和功能板之间的接地设计和静电防护设计，以提高其整体电磁兼容性和信号完整性。
五、接地结构的信号完整性与电磁兼容性设计
接地结构是高速宽带数字电路设计中不可忽视的一环。合理的接地设计可以显著提高电路的抗干扰能力和信号完整性。在设计时，需根据电路的特点和需求，选择合适的接地方式和接地材料。同时，还需注意接地点的选择和接地电阻的控制，以确保接地结构的稳定性和可靠性。
六、电缆连接器的信号完整性与电磁兼容性设计
电缆连接器作为高速宽带数字电路与外部设备连接的纽带，其性能直接影响信号的传输质量和系统的稳定性。在设计时，需选用高性能、低损耗的电缆和连接器，并确保其阻抗匹配和屏蔽效果。同时，还需注意电缆连接器的布局和布线设计，避免形成信号干扰和电磁泄漏。
七、消除延迟、串音、振铃波等问题的具体设计方法

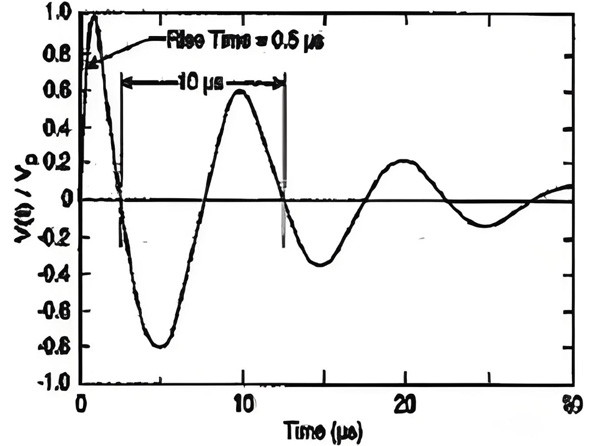

在高速宽带数字电路设计中，延迟、串音、振铃波等问题是常见的信号完整性问题。为了消除这些问题，需采用合理的信号处理技术和电路设计方法。例如，可以通过优化布线长度和走向、加强阻抗匹配和端接设计、采用差分信号传输等方式来减少信号的反射和失真；同时，还可以通过增加滤波器、衰减器等元件来抑制高频噪声和干扰信号。
八、阻抗控制、静电放电以及噪声的旁路和退耦设计
阻抗控制是高速宽带数字电路设计中至关重要的一环。合理的阻抗匹配可以显著提高信号的传输质量和系统的稳定性。在设计时，需根据信号的速率和传输距离选择合适的阻抗值和传输线类型，并通过精确的布线设计和阻抗测量来确保阻抗匹配的准确性。
静电放电（ESD）是高速宽带数字电路设计中常见的电磁兼容性问题之一。为了防止静电放电对电路造成损害，需加强电路的静电防护措施。例如，可以在电路的输入和输出端口增加静电保护元件（如TVS管、压敏电阻等），以吸收和分散静电放电产生的能量。
噪声的旁路和退耦设计是高速宽带数字电路设计中不可或缺的一环。通过合理的旁路和退耦设计，可以有效地抑制电路中的高频噪声和干扰信号。在设计时，需根据电路的特点和需求选择合适的旁路和退耦元件（如电容、电感等），并合理布置其位置和连接方式以确保其有效性。
打造卓越的高速宽带数字电路
在高速宽带数字电路的设计中，信号完整性和电磁兼容性无疑是两大核心挑战。通过精心设计的电源电路、时钟电路、I/O电路、背板与功能板、接地结构以及电缆连接器，我们可以显著提升电路的稳定性和性能。同时，针对延迟、串音、振铃波等信号完整性问题，以及阻抗控制、静电放电和噪声的旁路与退耦等电磁兼容性问题，采取具体而有效的设计策略，能够进一步确保电路的高效运行和可靠通信。
综上所述，高速宽带数字电路PCB的信号完整性与电磁兼容性设计是一个复杂而精细的过程，它要求设计师具备深厚的专业知识和丰富的实践经验。只有这样，我们才能在这个日新月异的电子信息技术时代，打造出真正卓越的高速宽带数字电路，为现代社会的信息化进程贡献力量。
相关文章阅读推荐：5G信号传输超稳定的柔性线路板高频传输FPC设计与制造工艺

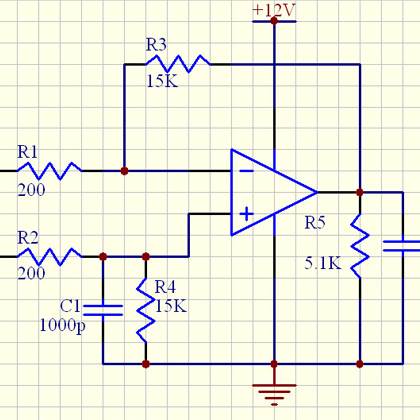

在电子工程领域，每个元件与参数都至关重要，它们紧密交织，共同决定电路的性能与行为。其中，失调电压（Offset Voltage）与开环增益（Open-Loop Gain）作为模拟电路的核心要素，不仅各自承载深远意义，更以微妙而紧密的关系相互影响，犹如不可分割的“表亲”，共同作用于电路的稳定性、精度及动态范围。

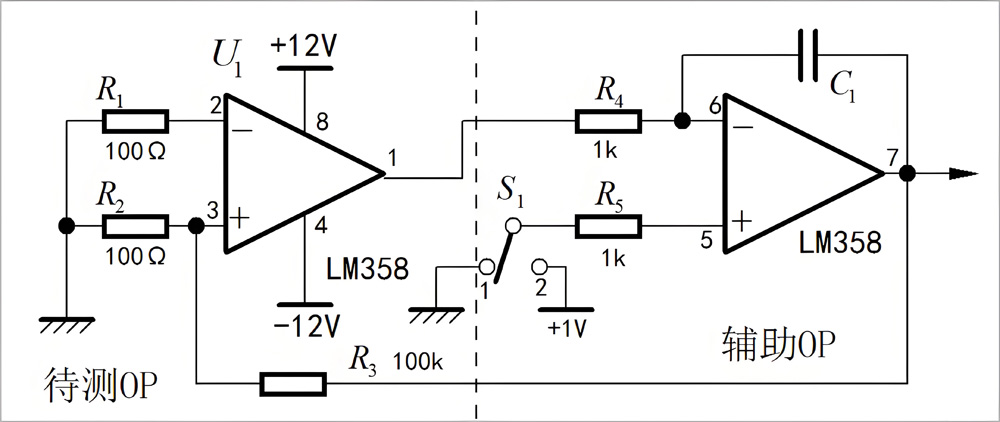

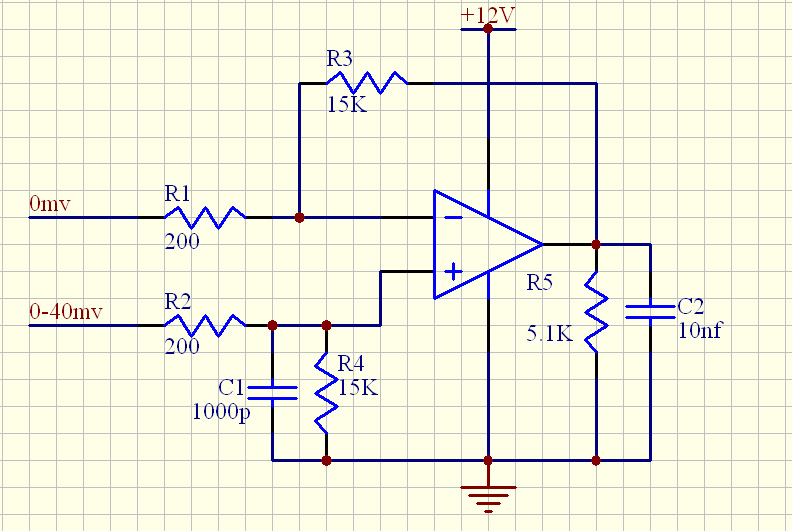

失调电压，名如其义，指的是在理想零输出状态下，因电路内部元件不匹配、温度变化、制造误差等因素造成的实际输出电压偏离零值的现象。这一微小偏差，在高精度应用中却举足轻重，宛如电路深处的隐蔽“幽灵”，悄然影响信号的纯净与测量的精准。
其成因多样，包括运算放大器（Op-Amp）中的输入偏置电流、失调电流、差分对管不匹配及温度效应等。为削弱其影响，工程师们采用自动调零、斩波稳定技术，并选用高精度、低温度系数的元件。
相较于失调电压，开环增益是衡量电路放大能力的直接指标，它反映了无反馈时输入信号与输出信号的放大比例。对于运算放大器而言，其开环增益极高，能轻松放大微弱信号，实现复杂信号处理。
然而，高增益亦伴随挑战，如噪声与干扰敏感度的提升，以及非线性因素导致的不稳定。因此，工程师常通过负反馈机制调整增益，增强电路稳定性与线性度。
失调电压与开环增益虽表面不同，实则紧密相连。失调电压影响输出精度，而开环增益决定放大能力。在负反馈电路中，开环增益通过调节反馈系数，间接影响闭环增益与失调电压抑制能力，从而助力提升电路性能。
两者在精密测量与信号处理中需协同考虑，工程师需依据需求，巧妙设计电路参数与结构，平衡放大能力与失调电压影响。这既考验理论知识，也需实践经验。
随着电子技术发展，对电路性能要求日益严苛。降低失调电压、提升开环增益并保持稳定性，成为工程师面临的重大挑战。新材料、新工艺如CMOS、SOI技术不断涌现，先进电路结构与补偿技术也被广泛应用。
总结而言，失调电压与开环增益作为模拟电路的关键参数，其“表亲”关系复杂而微妙，共同塑造电路性能。它们既是技术难题的焦点，也是创新灵感的源泉。未来，随着研究的深入与技术的进步，这一关系将得到更深刻的理解与更广泛的应用。
