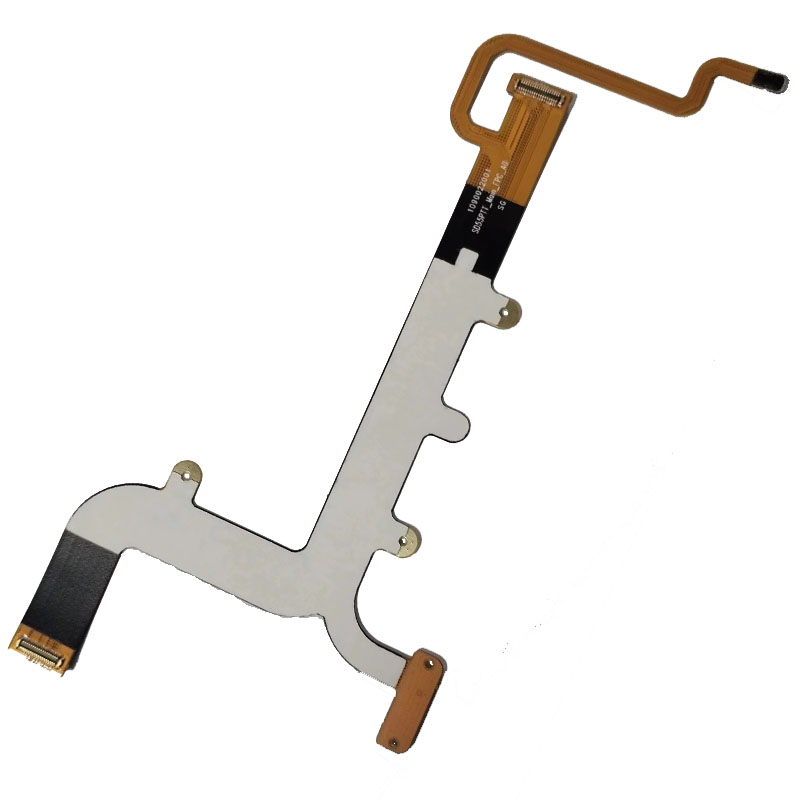

雙模對講智能數據采集終端組件化柔性線路板模塊產品概述

產品定義：

雙模對講智能數據采集終端組件化柔性線路板模塊是一種高度集成的智能化裝置，主要由柔性線路板、雙模對講模塊、智能數據采集模塊以及接口電路等多個組件構成。

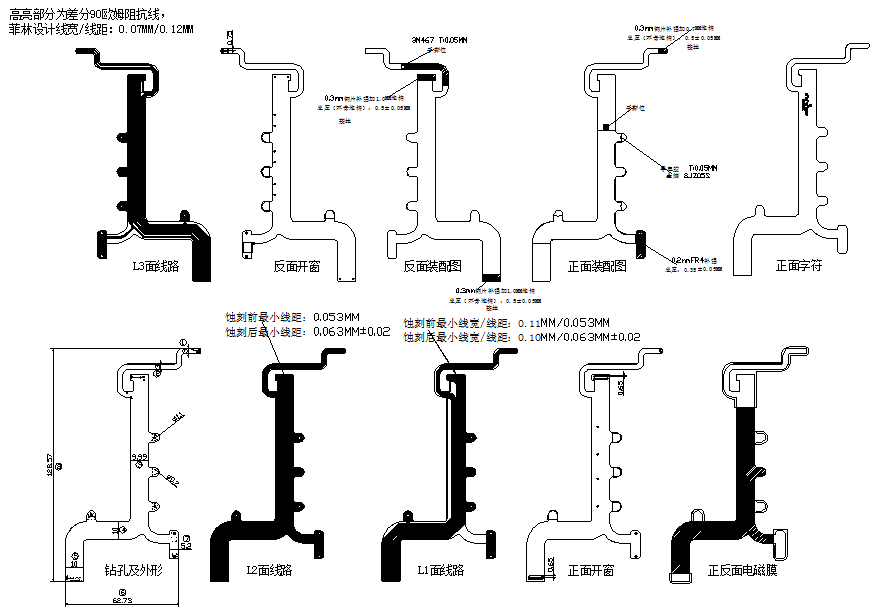

圖片：見分層圖

產品基本工藝流程：

開料、鉆孔、內層圖形轉移、蝕檢、貼內層熱固膠、貼外層基材、壓合/固化、靶沖銷釘孔、除膠渣、沉/鍍銅、外層正反面圖形轉移、阻抗測試1、貼外層覆蓋膜、阻抗測試2、表面處理、、開短路測試、貼電磁膜、阻抗測試3、絲印字符、成型、、貼FR4補強，貼鋼片補強、SMT、貼導電膠、貼雙面膠、貼泡棉、終檢、包裝出貨

產品特色亮點

1：雙模對講：通過集成雙模對講模塊，支持兩種不同的通信模式，例如，可以實現數字與模擬兩種對講模式的切換，從而滿足用戶在不同場景下的通信需求。

2：智能數據采集：借助智能數據采集模塊，能夠自動收集、處理和分析各種數據，如聲音、圖像、文字等，大大提高了數據采集的效率和準確性。

3：組件化設計：整個系統采用組件化設計，各個功能模塊如傳感器、處理器、存儲器等都被集成在柔性線路板上，這不僅方便了設備的安裝和維護，也增強了系統的穩定性和可靠性。

4：柔性線路板：使用柔性線路板作為連接各個組件的媒介，可以適應各種復雜的形狀和環境，保證了信號的穩定傳輸。

5：標準化接口：采用標準化的接口設計，可以輕松與其他設備或系統進行連接和通信，實現了設備間的互聯互通

產品輸出相關報告：

《項目技術可行性分析報告》

《產品測試報告》

《線路板成品可靠性測試報告》

雙模對講智能數據采集終端組件化柔性線路板產品參數

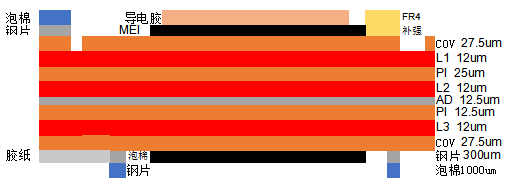

產品疊層結構：

產品孔

最小金屬化孔徑：0.2±0.075mm；

最小非金屬化孔徑：1.1±0.05mm

產品阻焊&字符：

連接器開窗：7.09*0.65mm

字符線寬/字高：0.13*1.08mm

完成品相關尺寸：128.57*74.72mm

表面工藝：沉金

功能測試：測試開短路

可靠性測試：熱沖擊試驗，上錫測試，特性阻抗測試，補強剝離強度測試

產品相關認證測試：
