矩形排列電池組小尺寸CCS采集模組FPCB雙面排線產品概述

產品定義：

矩形排列電池組小尺寸CCS采集模組FPCB雙面排線是指將電池按照矩形排列是通過FPCB雙面排線組成一個電池組的方式。FPCB雙面排線是指一種使用柔性印刷電路板（FPCB）制成的雙面排線，這種排列方式可以使得電池組的空間利用率更高，同時方便進行串并聯組合。

小尺寸CCS采集模組是指相對于大尺寸CCS采集模組而言，具有更小體積和重量的采集模組。它也可以監測電池組的電壓、電流、溫度等參數，但通常只適用于較小的電池組或特定場合。

這種排線具有較高的導電性能和機械強度，同時也可以適應彎曲和折彎等變形情況。

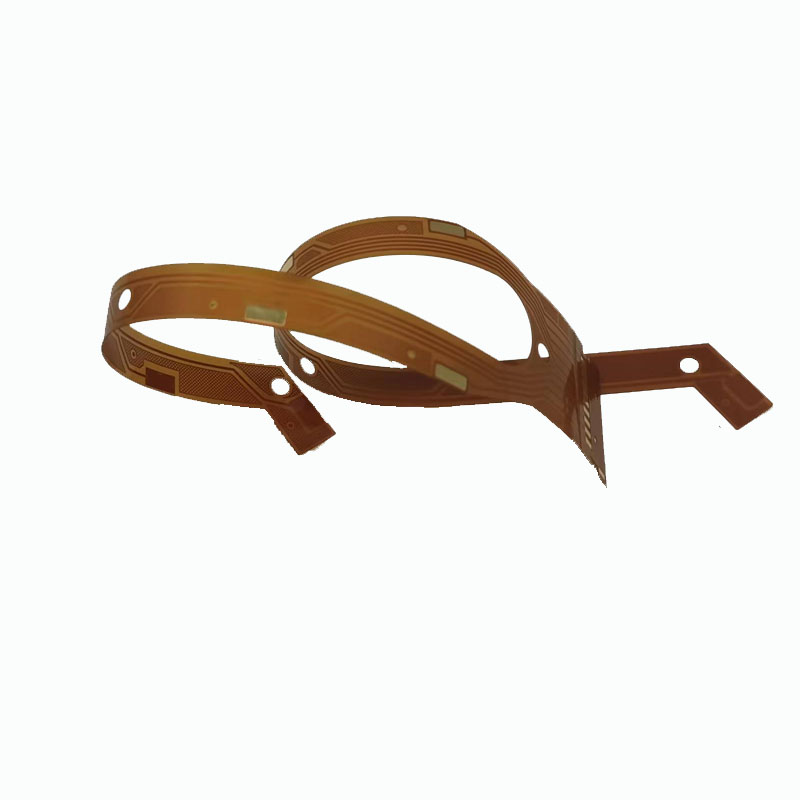

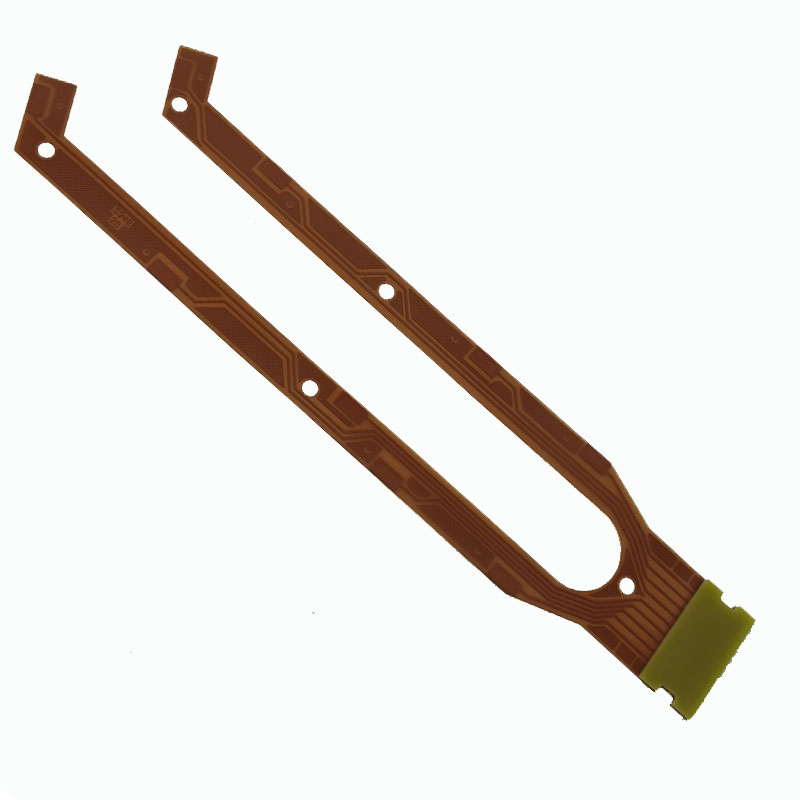

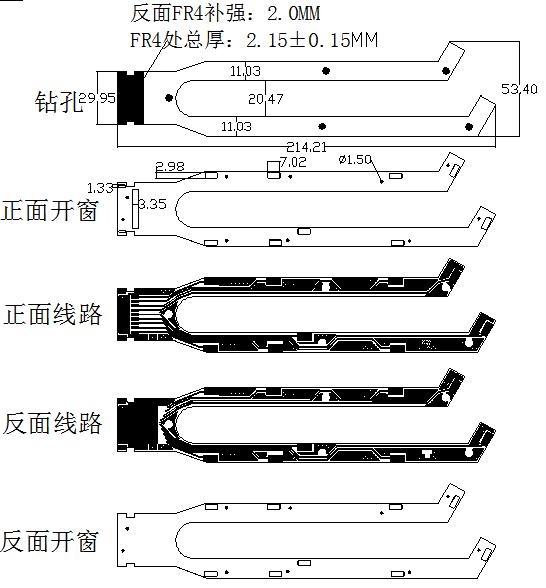

產品圖片：見分層圖

產品基本工藝流程：

開料、鉆孔、沉/鍍銅、圖形轉移、蝕檢、貼雙面覆蓋膜、壓合、沉金、貼補強、成型、SMT(包括焊接鎳片)

產品特色亮點：

1、 超輕量化結構，整體強度和絕緣性能優異

2、信號傳輸穩定、可靠，電壓、溫度采集，采用一體設計的雙面FPCB集成母排

3、相比FPC工序少，工藝成本低，適合大批量生產，自動化程度高

4、與FDC單面排線相比，F(xiàn)PCB雙面排線具有更高的導電性能和機械強度，同時也可以適應更復雜的彎曲和變形情況。

產品應用：新型能源電池包

產品輸出相關報告：

《項目技術可行性分析報告》

《產品測試報告》

《線路板成品可靠性測試報告》

產品結構：FPC+鎳片+導電鋁排+吸塑板或PET膜熱壓

矩形排列電池組小尺寸CCS采集模組FPCB雙面排線產品參數：

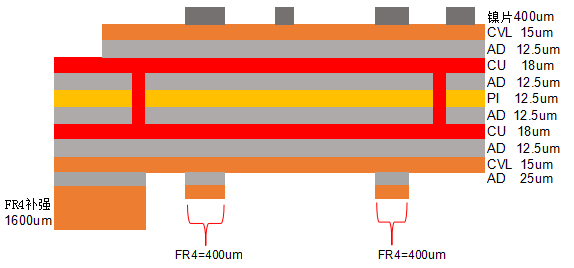

產品疊層結構：

產品孔：最小金屬化孔徑：無；最小非金屬化孔徑：3.8mm±0.075mm

產品線路：最小線路寬度：0.25±0.03mm最小線路間距：0.2±0.03mm

產品阻焊&字符：連接器13.74*3.3mm 字符絲印線寬：無

完成品相關尺寸：214.2*53.4mm

表面工藝：OSP抗氧化

功能測試：測試開短路

可靠性測試：熱沖擊試驗，上錫測試，補強剝離強度測試

產品相關認證測試：
