矩形排列電池組大尺寸CCS采集模組FDC單面排線產品概述

產品定義：

矩形排列電池組是指將電池按照矩形排列的方式組成一個電池組。這種排列方式可以使得電池組的空間利用率更高，同時方便進行串并聯組合。

大尺寸CCS采集模組是指用于采集電池組數據的集成了多種傳感器和線路板的模塊。它可以監測電池組的電壓、電流、溫度等參數，同時也可以控制電池組的充放電過程。

FDC單面排線是指一種單面布局的模切柔性線路板排線，用于連接電池組和CCS采集模組。這種排線的優點在于它可以在保持柔軟性的同時，具有較好的耐折彎和抗拉伸性能，從而能夠適應電池組的運動和變形。

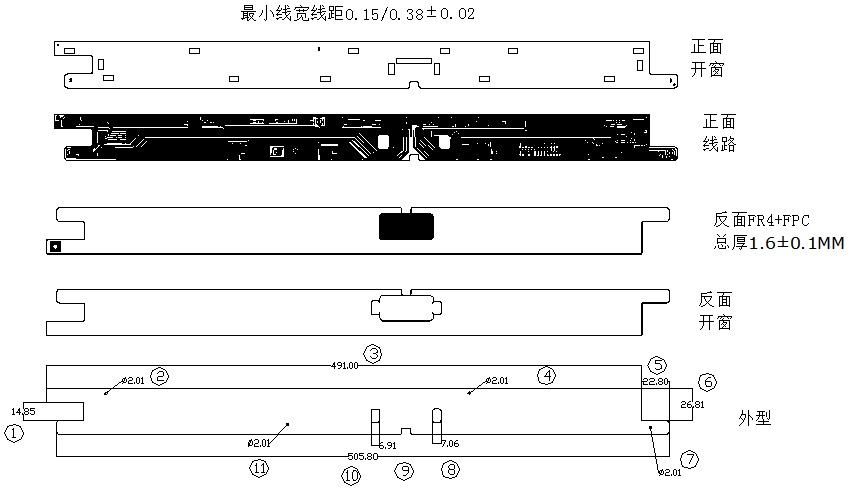

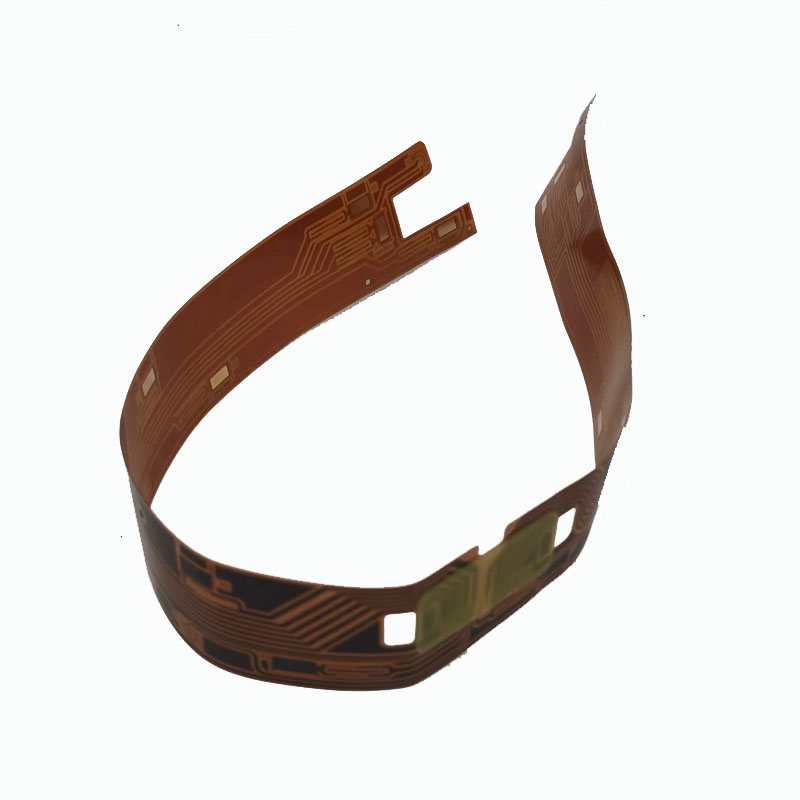

產品圖片：見分層圖

產品基本工藝流程：

準備銅箔卷料、模切圖形、貼雙面耐高溫絕緣膜、壓合、OSP抗氧化、分切成型、SMT(包括焊接鎳片)

產品特色亮點：

1、 超輕量化結構，整體強度和絕緣性能優異

2、信號傳輸穩定、可靠，電壓、溫度采集，采用一體設計的FDC集成母排

3、相比FPC工序少，工藝成本低，適合大批量生產，自動化程度高

產品應用：新型能源電池包

產品輸出相關報告：

《項目技術可行性分析報告》

《產品測試報告》

《線路板成品可靠性測試報告》

產品結構：FDC+鎳片+導電鋁排+吸塑板或PET膜熱壓

矩形排列電池組大尺寸CCS采集模組FDC單面排線產品參數：

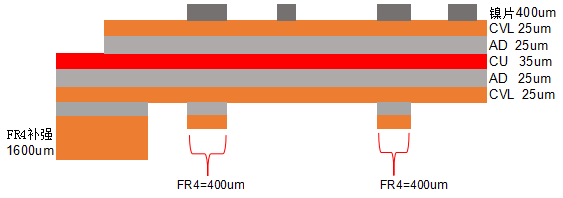

產品疊層結構：

產品孔：最小金屬化孔徑：無；最小非金屬化孔徑：2.0mm±0.075mm

產品線路：最小線路寬度：0.2±0.03mm最小線路間距：0.30±0.03mm

產品阻焊&字符：連接器13.74*3.3mm 字符絲印線寬：無

完成品相關尺寸：550*49mm

表面工藝：OSP抗氧化

功能測試：測試開短路

可靠性測試：熱沖擊試驗，上錫測試，補強剝離強度測試

產品相關認證測試：
