超大尺寸線路板LED照明概述

產品定義：

超大尺寸線路板LED照明是指使用超大尺寸的PCB或者FPC電路板作為LED照明的驅動電路，通過PCB或者FPC電路板的ODM設計和OEM制造，可以實現大尺寸LED照明燈具的驅動和控制，同時可以實現多種智能控制功能。這種超大尺寸線路板LED照明具有高效、環保、節能、安全等優點，被廣泛應用于商業照明、工業照明等領域。

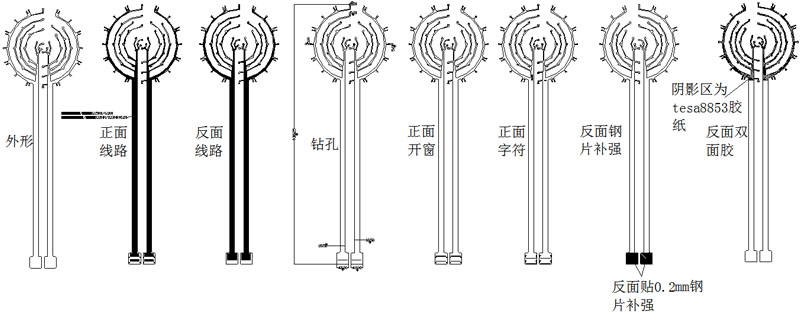

產品圖片：見分層圖

產品基本工藝流程：

鉆孔分三次完成，沉/鍍銅，圖形轉移（控制漲縮），覆蓋膜必須控制漲縮，分段壓合(注意壓合溫度與時間)，沉金，分段絲印,分段激光外形，包裝入庫。

產品特色亮點：杜邦特殊材料，工作環境：耐高溫270℃

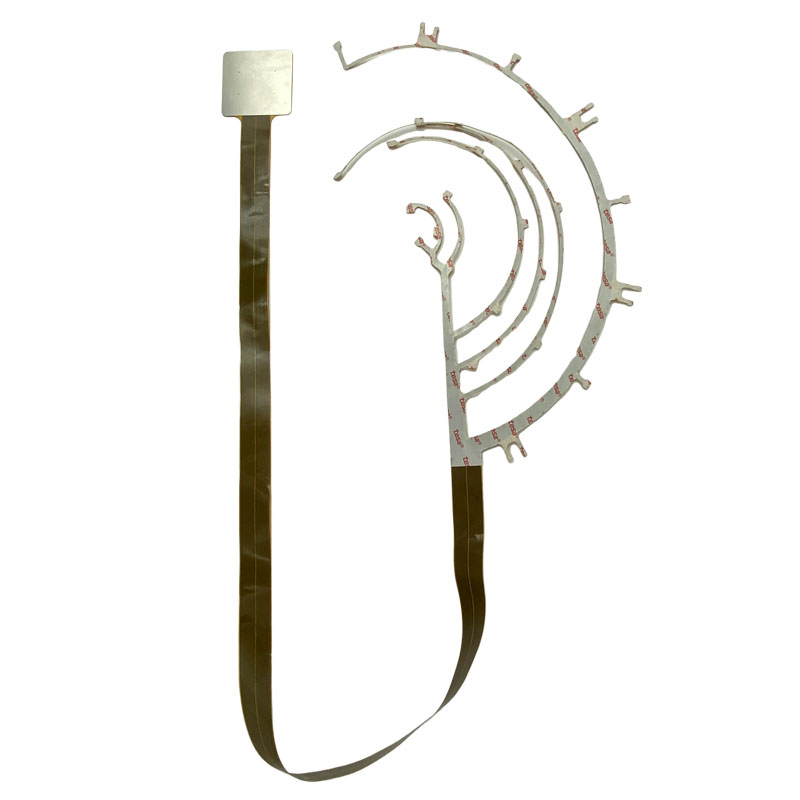

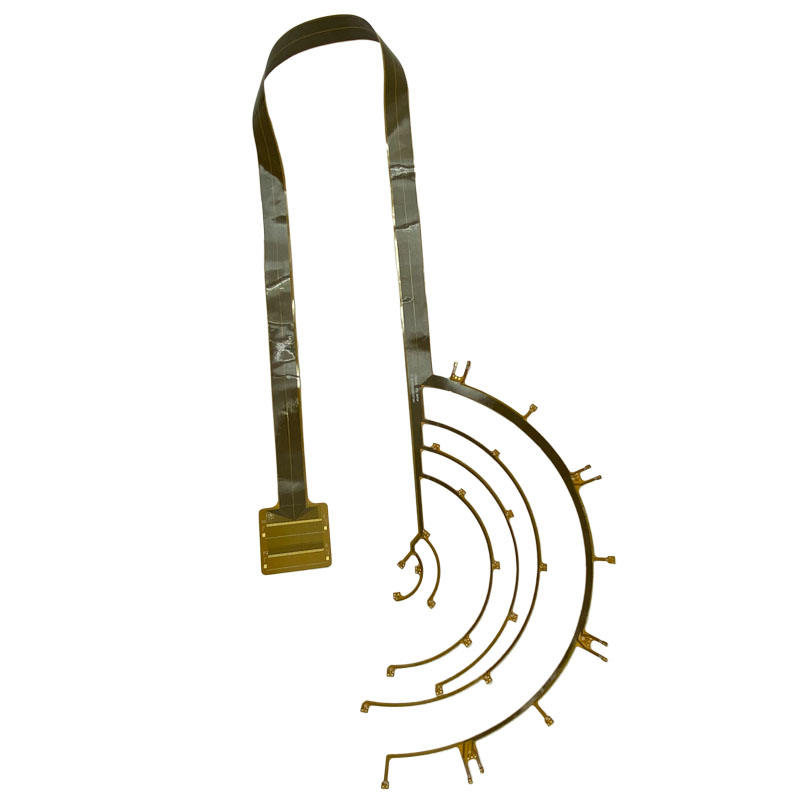

產品應用：超大‘P’字形LED照明

產品輸出相關報告：

《項目技術可行性分析報告》

《產品飛針測試報告》

《線路板成品可靠性測試報告》

特殊材料超大板產品參數

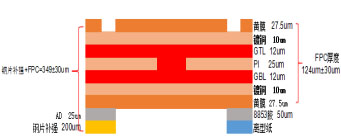

產品疊層結構圖：

產品孔：最小金屬化孔徑：（0.2±0.10）；最小非金屬化孔徑：無

產品線路：最小線路寬度：0.15±0.03mm最小線路間距：0.10±0.03mm

產品阻焊&字符：連接器34.35*1.67mm  字符絲印線寬：0.14mm高1.15mm

完成品相關尺寸：938.25*145.75mm

表面工藝：沉金1-2U”

功能測試：測試開短路

可靠性測試：熱沖擊試驗，上錫測試

產品相關認證測試：
