空中成像超高繞性雙層柔性線路板概述

產品定義：

空中成像是采用發光二極管在空中擺動次數達到每秒24幀左右，利用人眼視覺暫留現象成像，形成我們預設的圖案畫面，增加特定軟件算法，可實現人機交互互動。

發光二極管是貼合在柔性線路板上，由于其擺動次數極高，所以對柔性線路板柔軟度要求非常高，彎折壽命次數超過700萬次以上。

實佳電子可為客戶提供原材料及成品彎折壽命測試，同時也可提供FPCBA產品OEM服務。

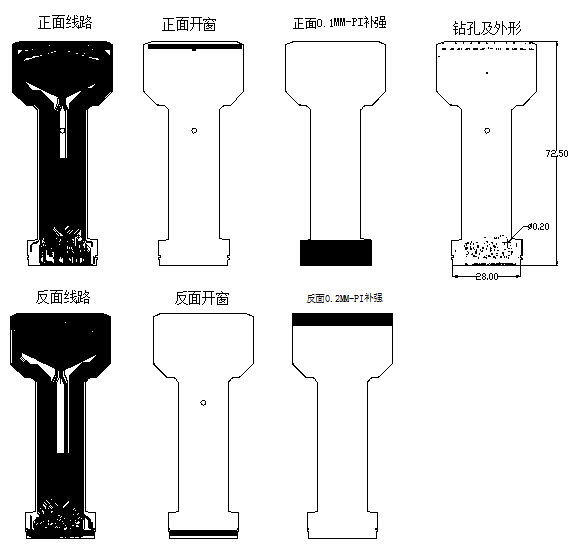

產品圖片：

產品基本工藝流程

超高繞性基板制作流程：雙面超高柔性基材→鉆孔→沉電銅（銅厚管控）→蝕刻（L/C/R管控）→覆蓋膜/阻焊→表面處理→絲印→成型→成品性能管控

產品特色亮點：超高繞性覆銅板（FCCL），L/C/R指標管控

產品應用：便攜式風扇、視頻玩具，廣告機

產品輸出相關報告：

《項目技術可行性分析報告》

《原材料彎折測試報告》

《線路板成品L/C/R測試報告》

《線路板成品可靠性測試報告》

空中成像超高繞性雙層柔性線路板參數

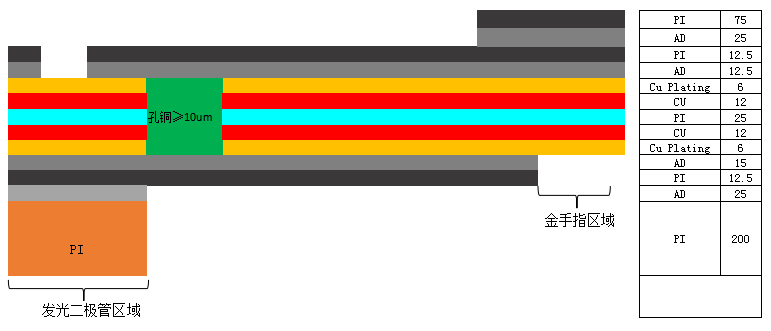

產品疊層結構：

產品孔：

最小金屬化孔徑：0.2±0.075mm；

最小非金屬化孔徑：1.8±0.075mm

產品線路：

最小線路寬度：0.11±0.02mm

最小線路間距：0.06±0.02mm

產品阻焊&字符：插件孔，小料，IC開窗

    最小字寬：0.13mm

    字高：1.06mm

完成品相關尺寸：72.50*38.50mm

表面工藝：沉金2U”

功能測試：開短路測試

性能測試：L/C/R測試

可靠性測試：上錫測試，熱沖擊試驗

產品相關認證測試：ROSH認證
