無人機多功能連接器排線柔性線路板產品概述

定義：無人機是無人駕駛飛機的簡稱，是利用無線電遙控設備和自備的程序控制裝置的不載人飛機，在航拍、快遞運輸、農業、測繪等領域的應用。無人機多功能連接多用于連接無人機的主控制器與其他設備。多功能連接器柔性線路板通常包含了多個不同的接口，以滿足不同的連接需求。通過這些接口，可以將無人機的電池、遙控器、圖傳設備、智能設備等連接到主控制器上，實現電源供應、數據交互和信號傳輸?shù)裙δ堋?/p>

實佳線路板可根據無人機排線的接口配置不同，為客戶提供多功能連接器柔性線路板組件產品的ODM服務。

無人機柔性線路板產品圖片

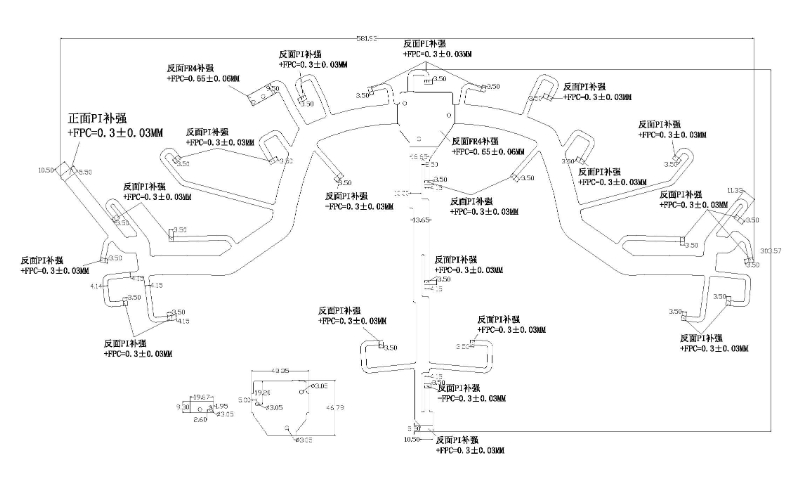

無人機柔性線路板結構示意圖

產品基本工藝流程：

多功能連接器排線柔性線路板，采用四層柔性板結構，實施鉆孔、沉電銅、圖像轉移、線路蝕刻、感光綠油涂覆、阻焊、壓合、表面沉金、字符印刷、功能測試等加工工藝。關鍵點：芯片器件區域的開窗感光油墨，多連接器金手指補強的貼裝工藝。

產品特色亮點：

多功能連接器排線柔性線路板高柔性，尺寸大，多路連接接口，局部綠油，器件區域補強，有利于后續SMT工藝，保證產品的穩定性。

產品應用：

無人機，多功能模塊連接模塊，多路傳感器，機器人等

產品輸出報告：

《項目可行性報告》

《線路板可靠性測試報告》

《線路板阻抗測試報告》

多功能連接器柔性線路板產品參數

產品疊層結構：

產品孔徑

金屬化孔：0.15mm±0.075mm  無非金屬化孔（機械孔）

產品線路

最小線路寬度：0.09mm±0.03mm 最小線路間距：：0.09mm±0.03mm

產品阻焊字符

12.5um黃色覆蓋膜，18um的綠色油墨，10um白色字符

完成品相關尺寸：

584.93*303.57mm*0.3mm

表面工藝：

沉金工藝  金厚≥2u，鎳厚50-70u

功能測試：開短路測試、阻抗測試

可靠性測試：熱沖擊試驗

產品相關認證測試：ROSH認證
