圖像采集分析及傳輸鏡頭三層軟硬結合線路板模塊產品概述

產品定義：

以三層軟硬結合線路板做為載體，貼裝鏡頭和處理芯片，通過軟硬結合板中軟板排線部，實現數據與信號的高頻高速傳輸，并通過與終端設備的結合，生成所需信息。在這個系統中，三層軟硬結合線路板起著至關重要的作用。它通常由多層線路板組成，其中包含各種電子元件和芯片，用于接收攝像頭的視頻數據，并對數據進行處理和分析。

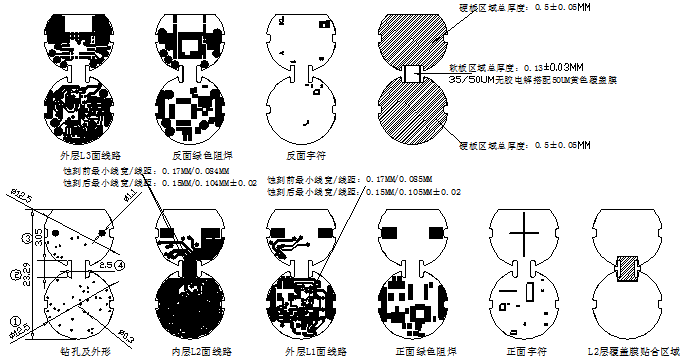

圖片：見分層圖

產品基本工藝流程：

三層軟硬結合板生產——SMT(元件貼裝）——功\性能測試——可靠性測試

產品特色亮點：

通過對攝像頭采集的視頻數據進行處理、分析和傳輸存儲，實現實時監控、目標檢測、識別和跟蹤等功能。這種系統在安全監控、智能交通、智能家居等領域具有廣泛的應用前景。

產品應用：攝像頭視頻采集、識別、分析、存儲、傳輸

產品輸出相關報告：

《項目技術可行性分析報告》

《產品測試報告》

《線路板成品可靠性測試報告》

攝像頭視頻采集分析及傳輸存儲三層軟硬結合模塊產品參數

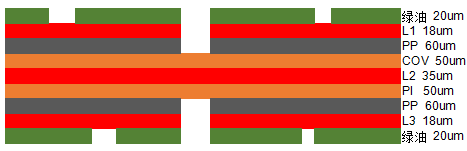

產品疊層結構：

產品孔：

最小金屬化孔徑：0.3±0.075mm；

最小非金屬化孔徑：無

產品阻焊&字符：

IC手指開窗：2.54*0.87mm

字符絲印線寬：0.13*0.9mm

完成品相關尺寸：23.28*12.4mm

表面工藝：沉金

功能測試：測試開短路

可靠性測試：熱沖擊試驗，上錫測試，補強剝離強度測試

產品相關認證測試：
