柔性智能熒光棒四層軟硬結合板產品概況：

產品定義：

熒光棒，是產品結構表面以聚乙烯（塑料）包裝，內置一玻璃管夾層，夾層內外液體分別為過氧化物和酯類化合物，經彎折、擊打、揉搓等使玻璃破裂，引起兩種化合物反應致使熒光染料發光的條狀棒。

智能熒光棒以線路板制造工藝為電子產品方案基板，多彩LED芯片為光源，MCU為控制器，撥動結構件、電容觸摸鍵為光顯模式開關，結合藍牙、NFC技術為智能熒光棒增設物聯網控制功能應用。

柔性智能熒光棒基板以軟板與軟硬結合板工藝為主導，四層軟硬結合線路板工藝可以有效把較多的功能電路置入智能熒光棒空間內。實佳電子可根據智能戒指特定空間與功能需求，為客戶提供基于軟硬結合工藝的線路板組件產品ODM服務。

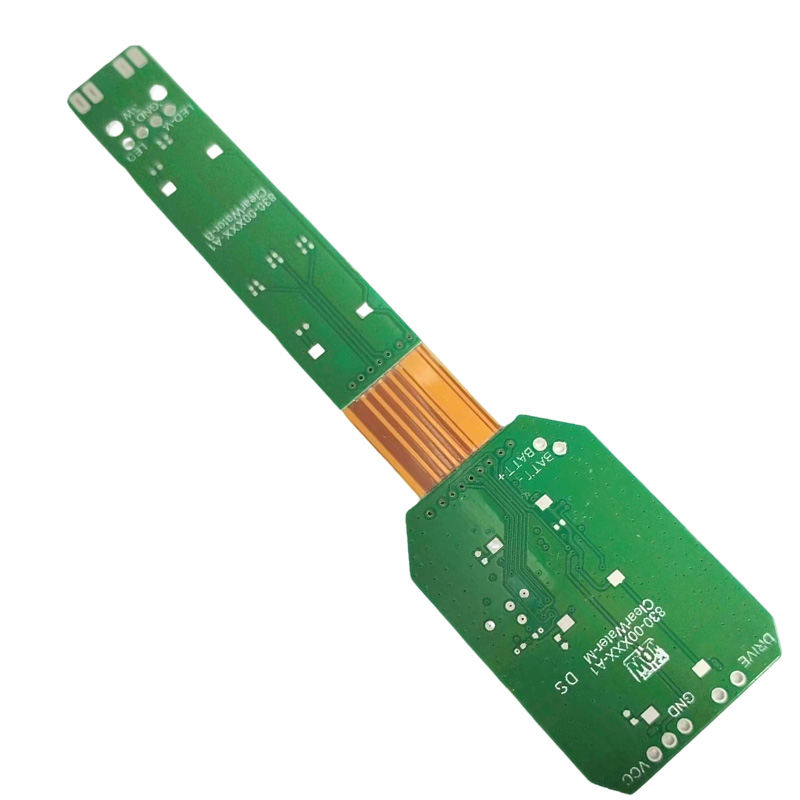

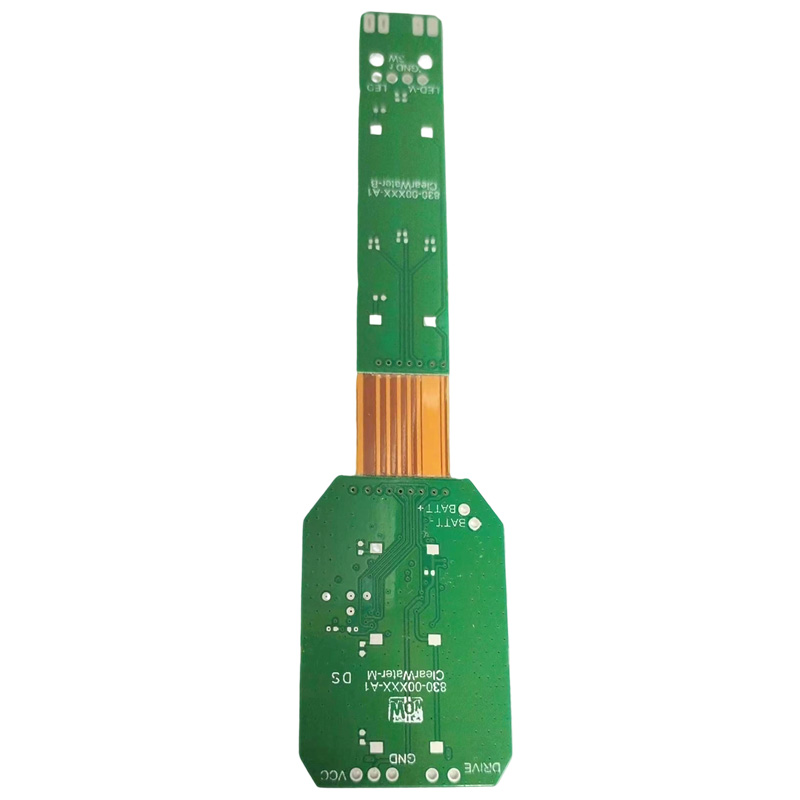

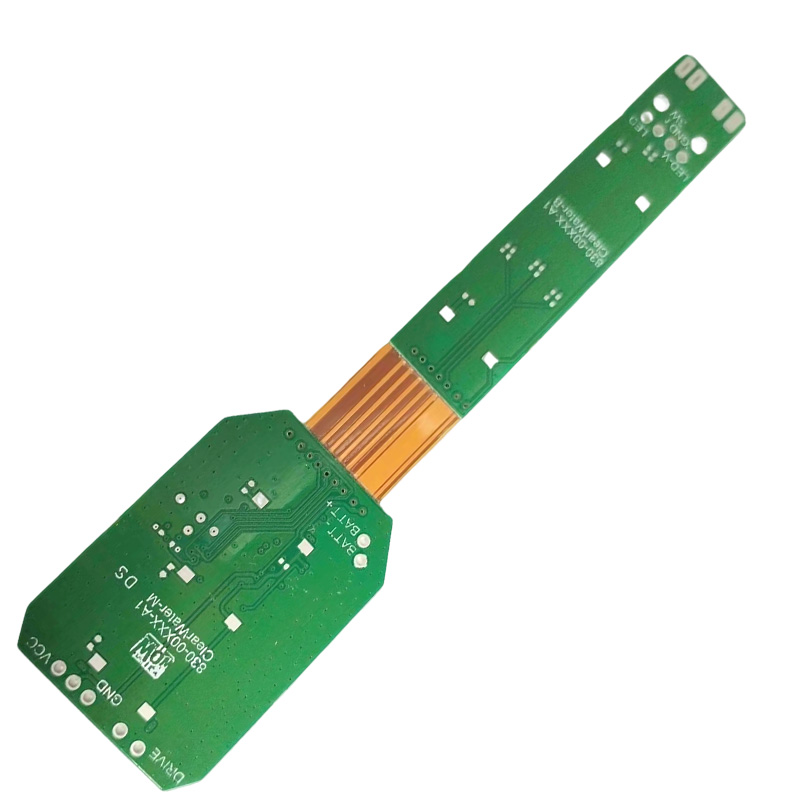

產品圖片：

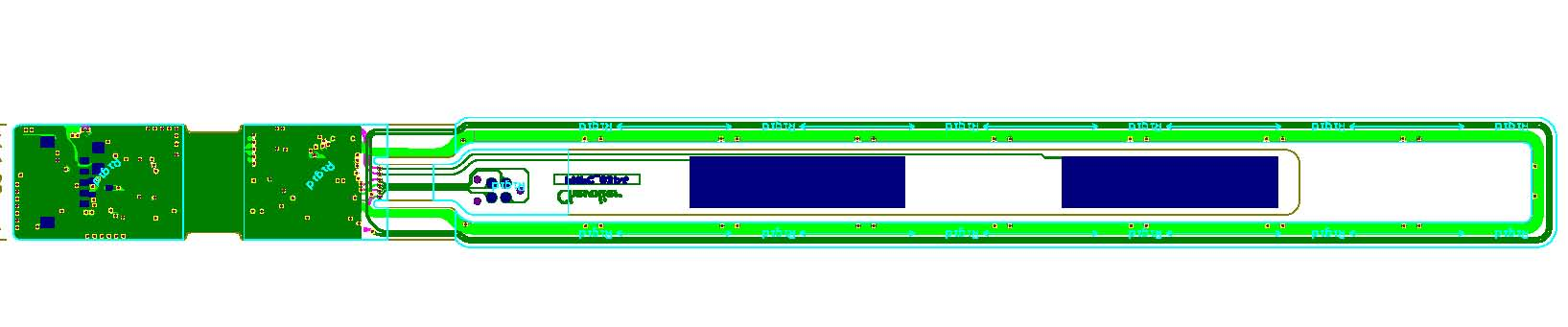

剛?cè)峤Y合PCB線路板設計效果圖

產品基本工藝流程：

智能熒光棒軟硬結合板常有雙面與四層兩種結構類型，四層軟硬結合板采用兩張雙面硬板基材蝕刻一面之后深控激光，一張雙面軟板基材，蝕刻掉一面來組合，揭蓋軟板，鑼邊，沉錫，絲印，功能測試。關鍵點：選擇材料、鉆孔、去污、孔化、壓合、揭蓋等工序。

產品特色亮點：

四層軟硬結合板采用超薄材料制作，LED燈板需采用白膜或白油工藝設計生產。

產品應用：

娛樂演唱會、夜釣、婚慶、戶外、軍事、工程建設、水下作業等應用場景的智能熒光棒。

產品輸出相關報告：

《項目技術可行性分析報告》

《NFC射頻天線性能測試報告》

《線路板成品可靠性測試報告》

柔性智能熒光棒四層軟硬結合板產品參數：

產品疊層結構：

產品孔：
最小金屬化孔徑：0.30mm±0.075mm；最小非金屬化孔徑：0.75mm±0.075mm

產品線路：

最小線路寬度：0.15±0.02mm最小線路間距：0.10±0.02mm

產品阻焊&字符：可定制

完成品相關尺寸：215*18.10*0.45mm

表面工藝：沉金1-2U”

功能測試：開短路測試

可靠性測試：熱沖擊試驗

產品相關認證測試：ROSH認證、Reach236項
