機器人三層軟硬結合板產品概況

產品定義：

機器人（Robot）是一種能半自主或全自主工作的智能機器。機器人常具備一些與人或生物相似的智能能力，如感知能力、規劃能力、動作能力和協同能力，是一種具有高度靈活性的自動化機器。由電腦控制系統、傳感系統、執行傳動系統組成，機器人線路板常見有嵌入式集成主控線路板、信號傳輸組件線路板、柔性傳感器模塊線路板。機器人軟硬結合板具有多功能電路器件貼裝、柔性彎折信號傳輸?shù)忍厣嵓央娮涌筛鶕?jù)機器人特定空間與功能需求，為客戶提供基于軟硬結合工藝的線路板組件產品ODM服務。

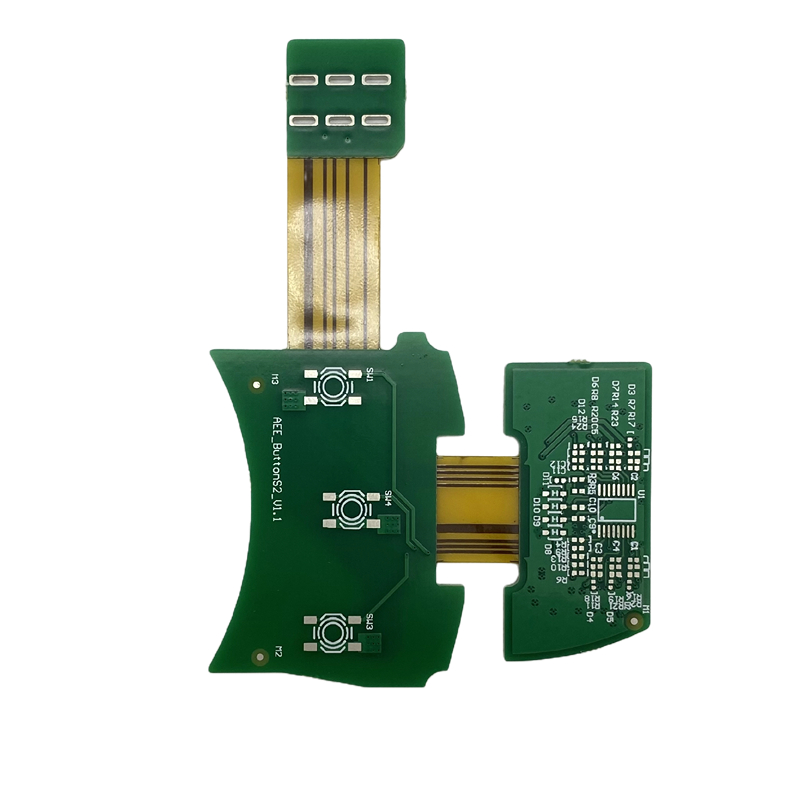

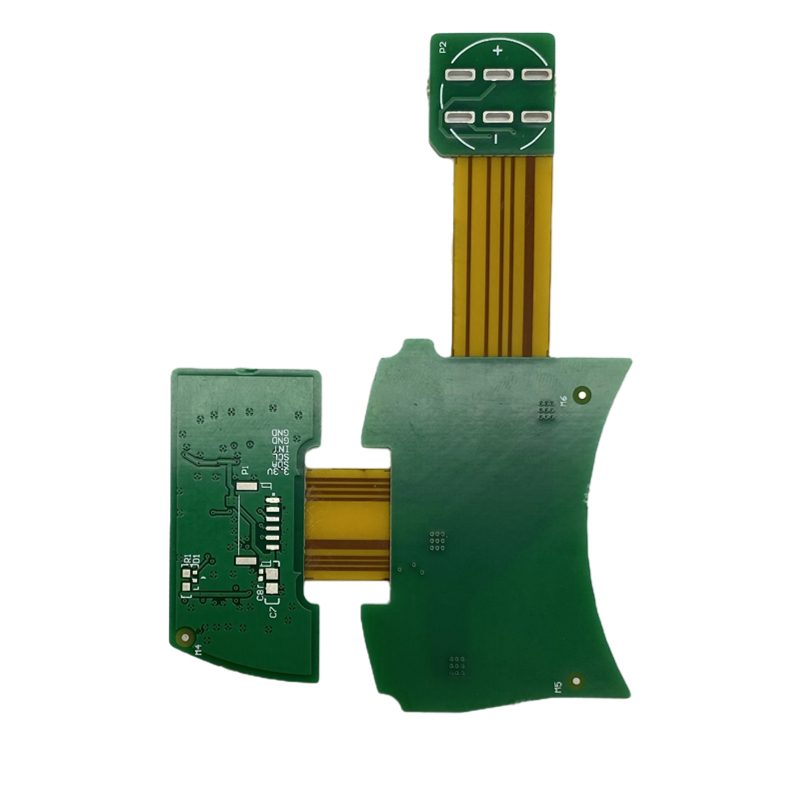

產品圖片：

產品基本工藝流程：

機器人三層軟硬結合板，采用兩張雙面硬板基材蝕刻一面之后深控激光，一張雙面軟板基材，蝕刻掉一面來組合，揭蓋軟板，鑼邊，沉錫，絲印，功能測試。關鍵點：選擇材料、鉆孔、去污、孔化、壓合、揭蓋等工序。

產品特色亮點：

軟板要求非常柔軟，需要選擇高柔性FCCL材料，并優化產品DFM可制造性設計。

產品應用：

機器人信號傳輸組件、機器人柔性傳感模塊等。

產品輸出相關報告：

《項目技術可行性分析報告》

《材料彎折測試報告》

《線路板成品可靠性測試報告》

機器人三層軟硬結合板產品參數（參考柔性線路板工藝能力一覽表，分析具體產品）

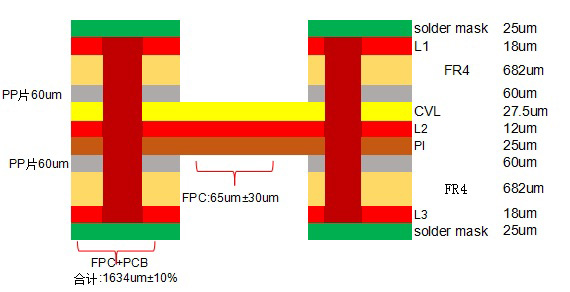

產品疊層結構：

產品孔：
最小金屬化孔徑：無；最小非金屬化孔徑：無

產品線路：

最小線路寬度：0.275±0.02mm最小線路間距：0.087±0.02mm

產品阻焊&字符：插件孔，小料，IC開窗  最小字寬：0.12mm  字高：0.89mm

完成品相關尺寸：89.7*61.33mm

表面工藝：沉金1-2U”

功能測試：飛針測試

可靠性測試：熱沖擊試驗

產品相關認證測試：如有需要可咨詢售后客服
