衛星導航燒錄存儲模塊柔性組件化線路板產品概述

產品定義：

衛星導航燒錄存儲模塊柔性組件化線路板是一種專門用于衛星導航系統的存儲模塊。它采用柔性組件化線路板技術，將存儲芯片、微處理器、電源管理電路等關鍵組件集成在一塊可彎曲的電路板上，以實現更高的靈活性和可擴展性

該模塊的主要功能包括：

存儲和處理衛星導航信號：通過接收和解析衛星導航信號，獲取地理位置、速度和時間等信息，并將這些信息存儲在內部存儲器中。

實時更新和校準：該模塊可以實時接收和處理衛星導航信號，對存儲的數據進行更新和校準，以確保數據的準確性和可靠性。

數據傳輸：該模塊可以通過串口、USB或藍牙等接口與其他設備進行通信，將存儲的數據傳輸給其他設備，或者從其他設備接收數據。

電源管理：該模塊具有高效的電源管理功能，可以通過外部電源或內部電源管理電路來提供穩定的電源供應。

自我診斷和修復：該模塊具有自我診斷和修復功能，可以在出現故障時自動檢測并修復故障，以確保系統的穩定性和可靠性。

圖片：見分層圖

產品基本工藝流程：

開料、鉆孔、沉/鍍銅、圖形轉移、蝕檢、貼覆蓋膜、表面處理、開短路測試、貼正反面電磁膜、絲印字符、貼PI補強、成型、貼FR4補強，終檢、包裝出貨

產品特色亮點：

衛星導航柔性組件化線路板燒錄存儲模塊是一種高效、穩定、可靠的衛星導航系統存儲模塊，可以廣泛應用于各種衛星導航系統中

應用環境：測繪數據云存儲

產品輸出相關報告：

《項目技術可行性分析報告》

《產品測試報告》

《線路板成品可靠性測試報告》

衛星導航燒錄存儲模塊柔性組件化線路板產品參數

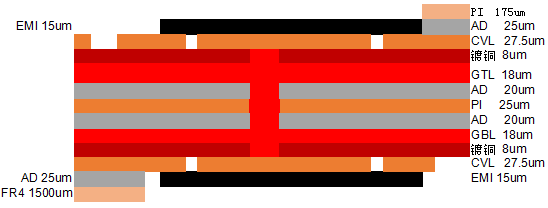

產品疊層結構：

產品孔：

最小金屬化孔徑：0.3±0.075mm；

最小非金屬化孔徑：無

產品阻焊&字符：

金手指開窗：10.5*3mm

字符線寬/字高：0.15*0.94mm

完成品相關尺寸：82*24mm

表面工藝：沉金

功能測試：測試開短路，

可靠性測試：熱沖擊試驗，上錫測試，補強剝離強度測試

產品相關認證測試：
