手機、平板電腦、汽車電子等高速信號傳輸和電力供應的柔性線路板連接器觸控模塊產品概述

產品定義：

高速信號傳輸和電力供應的柔性線路板連接器觸控模塊是一種特殊的電子工程模塊，它是電子設備中實現高速信號傳輸和穩定電力供應的關鍵組件。

該模塊主要由柔性線路板和連接器組成，柔性線路板具有優異的柔性和可彎曲性，可以適應各種復雜的空間布局和連接需求。連接器則用于將柔性線路板與其他電子組件或設備進行可靠的電氣連接，確保高速信號和電力的穩定傳輸。

此外，觸控模塊是該模塊的重要組成部分，它負責接收和處理來自觸控屏幕的觸摸信號，實現人機交互功能。觸控模塊通過柔性線路板與主控制器或其他相關電路進行連接，實現信號的傳輸和控制。

這種模塊在電子設備中具有廣泛的應用，特別是在需要高速信號傳輸和穩定電力供應的場合，如智能手機、平板電腦、醫療設備、汽車電子等領域。它能夠提供可靠的連接和穩定的性能，滿足各種復雜和苛刻的應用需求

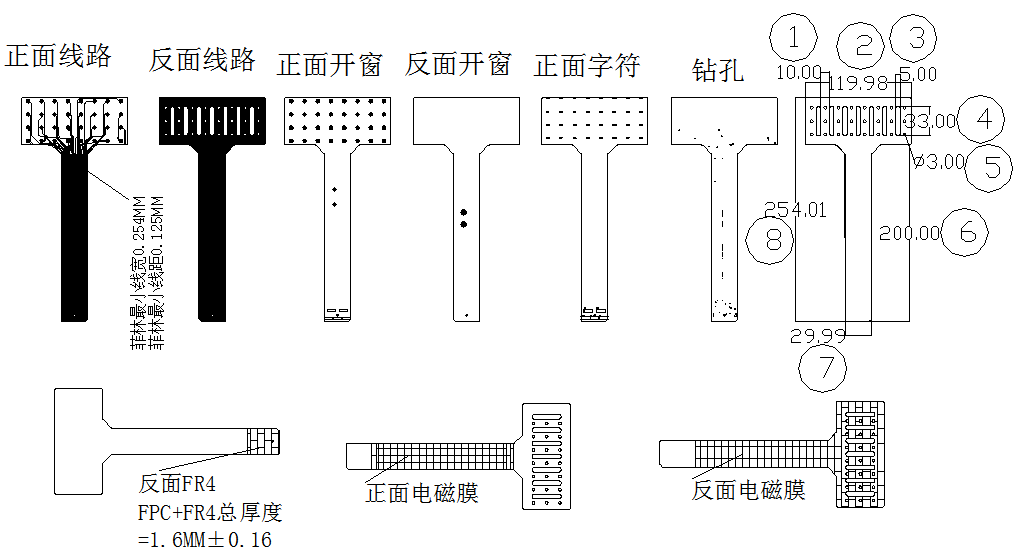

圖片：見分層圖

產品基本工藝流程：

開料、鉆孔、沉/鍍銅、圖形轉移、蝕檢、貼覆蓋膜、表面處理、開短路測試、貼電磁膜、絲印字符、成型、貼FR4補強、終檢、包裝出貨

產品特色亮點：

特別是在需要高速信號傳輸和穩定電力供應的場合，醫療設備、汽車電子等領域。它能夠提供可靠的連接和穩定的性能，滿足各種復雜和苛刻的應用需求

產品輸出相關報告：

《項目技術可行性分析報告》

《產品測試報告》

《線路板成品可靠性測試報告》

高速信號傳輸和電力供應的柔性線路板連接器觸控模塊產品參數

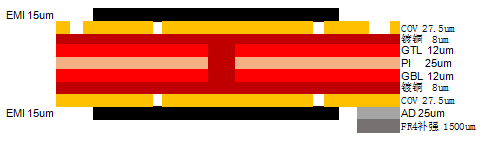

產品疊層結構：

產品孔：

最小金屬化孔徑：0.4±0.075mm；

最小非金屬化孔徑：1.7±0.05mm

產品阻焊&字符：

金手指開窗：9.03*2.07mm

字符線寬/字高：0.14*1.15mm

完成品相關尺寸：254*119.99mm

表面工藝：沉金

功能測試：測試開短路，

可靠性測試：熱沖擊試驗，上錫測試，補強剝離強度測試

產品相關認證測試：
