高清視頻信號傳輸柔性線路板概述

高清視頻信號是一種能夠被高清設備接受并播放的信號，具有更高的分辨率（1080P或以上）和更豐富的色彩，傳輸高清高清視頻信號通常需要更高的帶寬和更復雜的編碼方式，以確保信號的完整和穩定性。高清視頻信號傳輸柔性線路板具有體積小，配線密度高、可靠性高、組裝靈活等優點。高清視頻信號傳輸柔性線路板多以雙層，多層方式為主。實佳電子可根據視頻設備特定空間與功能需求，為客戶提供基于高清視頻信號傳輸柔性線路板產品ODM服務。

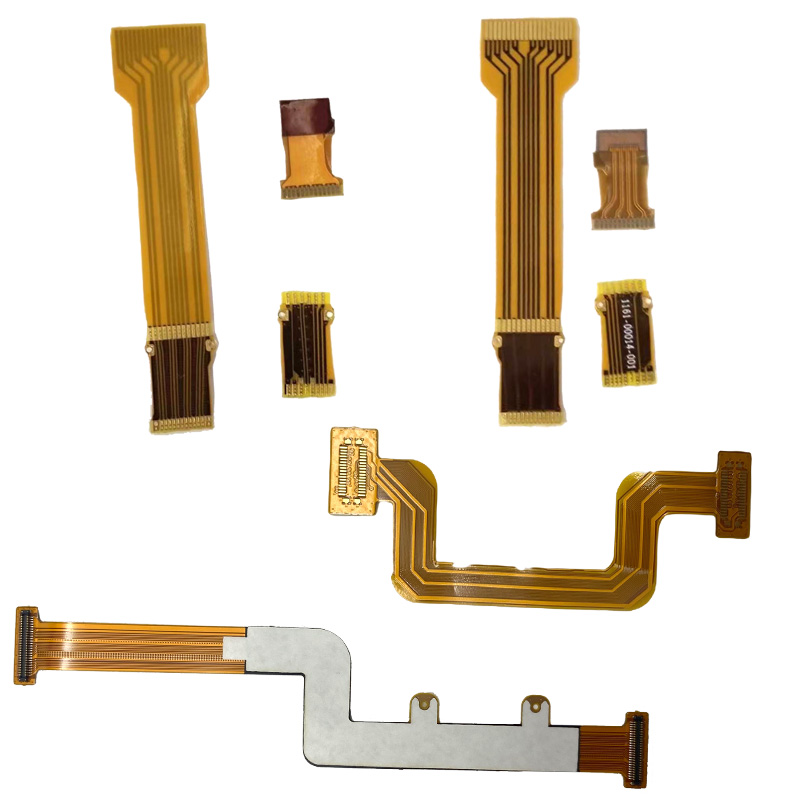

高清視頻信號傳輸柔性線路板產品圖片

產品基本工藝流程：

高清視頻信號傳輸柔性線路板常以雙層或四層結構為主，工藝流程，在一張雙面基材上鉆孔，圖形轉移，蝕刻，壓合，測試，裝配等工序。關鍵點：材料選擇，線路工藝，阻抗，屏蔽層涂敷管控等

產品特色亮點：

高清視頻信號傳輸柔性線路板采用柔性材料制作，具有輕薄，可彎曲，折疊的特點，在品中具有產品性能穩定，一致性好，抗干擾能力好，組裝方便等特點

產品應用：

移動設備：手機，平板等

汽車設備：如汽車音響，汽車導航等

醫療設備：醫療傳感器、醫療成像設備

工業控制與自動化：傳感器、執行器、控制模塊和數據采集設備等

航空航天領域：航空電子設備、導航設備、通訊設備等

LED照明：柔性LED燈帶、柔性顯示屏等

其它領域：消費電子、音響設備、家電、電子電力、通訊設備等

產品輸出相關報告：

《項目技術可行性分析報告》

《阻抗測試報告》

《EMC/EMI測試》

高清視頻信號傳輸柔性線路板參數

產品疊層結構

產品孔：

最小金屬化孔徑：0.20±0.075mm；最小非金屬化孔徑：無

產品線路：

最小線路寬度：0.065±0.02mm最小線路間距：0.085±0.02mm

產品阻焊&字符：

雙面焊盤開窗，12.5um黃色覆蓋膜，10um白色字符

完成品相關尺寸：

110*38.47mm*0.30mm(含補強)

表面工藝：

沉金工藝，金厚1-2u〝,鎳厚60-100u〝

功能測試：ICT測試，50歐姆阻抗測試

可靠性測試：熱沖擊試驗

產品相關認證測試：ROSH認證，EMC測試

50歐姆阻抗
