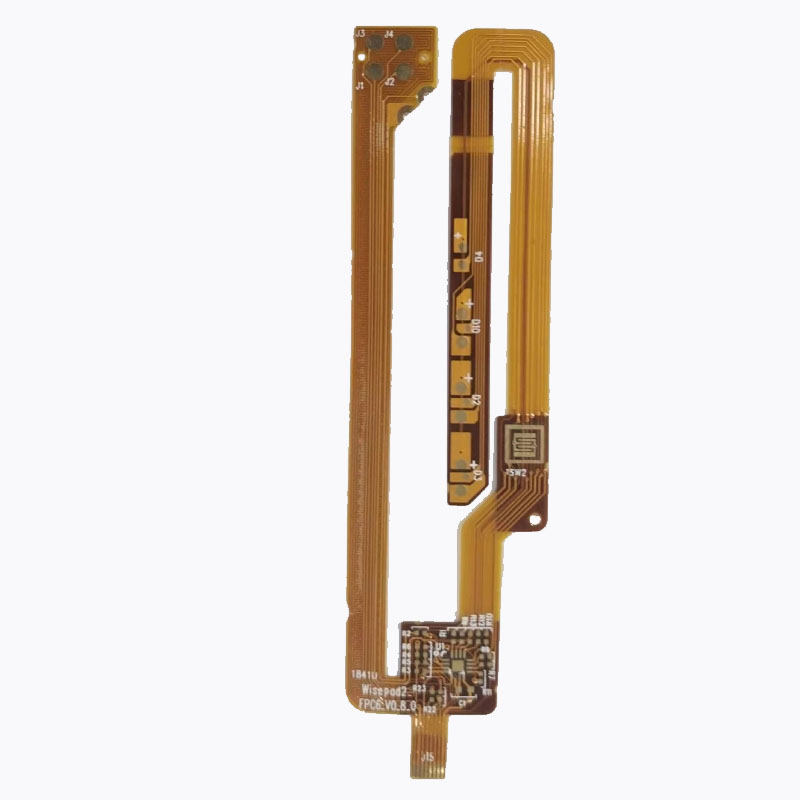

新零售終端NFC近距離無線通訊移動支付組件化柔性線路板模塊產品概述

產品定義：

集成移動支付POS新零售終端組件化柔性線路板，是一種專為設計的柔性線路板模塊，用于實現與WisePad?2集成POS機的無縫集成和高效數據傳輸，提高POS機的使用效率和用戶體驗。

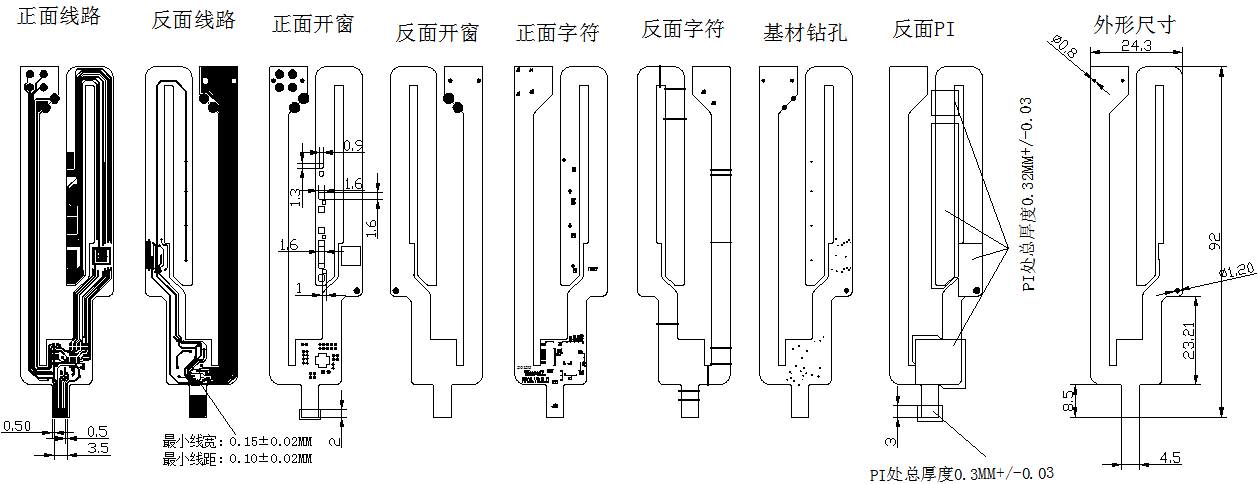

圖片：見分層圖

產品基本工藝流程：

 柔性組件化線路板生產——NFC性能測試——SMT(貼裝）——功能測試

產品特色亮點：

高集成度：該模塊采用高密度柔性線路板設計，集成了多種電子元件和芯片，包括處理器、內存、存儲和其他必要的組件，以實現高效的數據處理和傳輸。

高效傳輸：該模塊支持高速數據傳輸，可與新零售終端集成POS機進行無縫連接和數據交換，確?？焖?、可靠的數據傳輸。

穩定性高：該模塊采用高品質的原材料和制造工藝，經過嚴格的質量控制，具有高穩定性和可靠性，可保證長時間使用的穩定性和可靠性。

易于集成：該模塊設計合理，接口規范，易于與新零售終端集成POS機進行集成和調試，縮短了產品開發和生產周期。

多功能性：該模塊支持多種外設接口，如USB、藍牙、NFC等，方便用戶進行擴展和連接其他設備

產品應用：支付環境——新零售終端\PAD 集成POS、半集成POS和獨立POS

產品輸出相關報告：

《項目技術可行性分析報告》

《產品測試報告》

《線路板成品可靠性測試報告》

新零售終端NFC近距離無線通訊移動支付組件化柔性線路板模塊產品參數

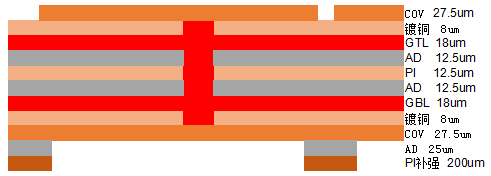

產品疊層結構：

產品孔：

最小金屬化孔徑：0.2±0.075mm；

最小非金屬化孔徑：0.8±0.05mm

產品阻焊&字符：

手指開窗：4.5*2mm

字符線寬/字高：0.13*1.0mm

完成品相關尺寸：92*24.3mm

表面工藝：沉金

功能測試：測試開短路

可靠性測試：熱沖擊試驗，上錫測試，補強剝離強度測試

產品相關認證測試：
